止回閥有幾種？止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。常見的止回閥有以下幾種。
一、升降式止回閥：立式和臥式兩種。升降式止回閥的閥體形狀與截止閥一樣，因此它的流體阻力較大。閥瓣沿著閥體垂直中心線滑動。當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上。
升降式（消聲）止回閥
1、立式升降式止回閥。其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。立式升降止回閥安裝在垂直管路。
2、直通式升降止回閥只能安裝在水平管路。受安裝要求的限制，常用于小直徑場合DN<50。
二、旋啟式止回閥：旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于中小口徑、低壓大口徑管道（低流速和流動不常變化的大口徑場合）。密封性能不及升降式。

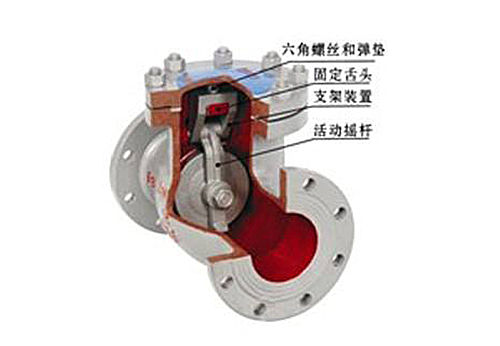

旋啟式止回閥
1、旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。單瓣旋啟式止回閥一般適用于中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減少水錘壓力，最好采用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用于大中口徑管路。對夾雙瓣旋啟式止回閥結構小、重量輕，是一種發展較快的止回閥；多瓣旋啟式止回閥適用于大口徑管路。
2、旋啟式止回閥的安裝位置不受限制，它可裝在水平、垂直或傾斜的管線上。
三、蝶式止回閥：直通式。蝶式止回閥的結構類似于蝶閥。其結構簡單、流阻較小，水錘壓力亦較小。閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較差。

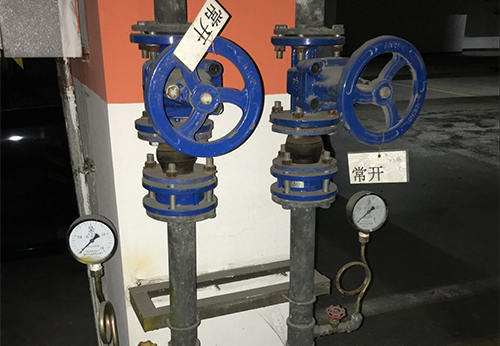

蝶式止回閥
四、隔膜式止回閥：有多種結構形式，均采用隔膜作為啟閉件，由于其防水錘性能好，結構簡單，成本低，近年來發展較快。但隔膜式止回閥的使用溫度和壓力受到隔膜材料的限制。
隔膜式止回閥適用于易產生水擊的管路上，隔膜可以很好地消除介質逆流時產生的水擊，它一般使用在低壓常溫管道上，特別適用于自來水管道上，一般介質工作溫度在-12--120℃之間，工作壓力<1.6MPa，但隔膜式止回閥可以做到較大口徑，DN最大可以達到2000mm以上；
止回閥注意要點：
1、由于止回閥容易損壞，因此，應靠近泵出口安裝止回閥，在止回閥上部設有切斷閥（一般用球閥或閘閥），方便檢修。
2、豎管上的止回閥介質自下而上流動。
3、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。
按照公稱直徑選型：
對于DN<50以下的高中壓止回閥，宜選用立式升降止回閥和直通式升降止回閥；
對于DN<50以下的低壓止回閥，宜選用蝶式止回閥、立式升降止回閥和隔膜式止回閥；
對于50<DN<600的高中壓止回閥，宜選用旋啟式止回閥；
對于200<DN<1200中低壓止回閥，宜選用無磨損球形止回閥；
對于50<DN<2000的低壓止回閥，宜選用蝶式止回閥和隔膜式止回閥；
對于要求關閉時水擊沖擊比較小或無水擊的管路，宜選用緩閉式旋啟止回閥和緩閉式蝶形止回閥。
