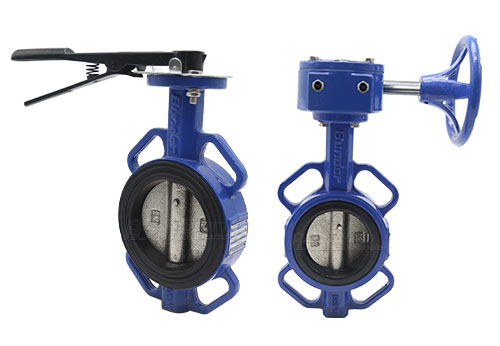

般德中線蝶閥
中線蝶閥的優點
中線蝶閥采用中線密封結構，蝶閥的蝶板密封中線與閥體中心線、閥桿的回轉中心線一致。蝶板靠近閥桿處的上下兩端設計為兩個光滑的平面，并與用橡膠制成的閥座襯圈緊密接觸，保證介質不從兩端泄漏；蝶板外緣設計為球形外緣，加工時應保證其圓弧面具有合適的表面粗糙度，閥座襯圈在模壓成形時保證密封面部位具有合適的表面粗糙度。關閉閥門時，蝶板作0～900旋轉，并逐漸壓縮用橡膠制成的閥座襯圈，使閥座襯圈產生彈性變形而形成的彈性力作為必須的密封比壓，保證閥門的密封。
中線蝶閥的設計能夠減小流阻：
1）通道設計為全通徑結構，保證了閥門的流通面積，減小了流體通過閥門時的流阻。
2）蝶板采用碟形流線設計，既可保證蝶板中心的應力強度，又可保證閥門能夠獲得較大的流量系數及較小的流體阻力系數。
3）閥座密封圈的設計為橡膠加樹脂骨架（固定套）的軟密封結構，制成后鑲嵌于閥體內。其內圈高于閥體內腔的部位采用流線型設計，達到減小流阻的目的。
中線蝶閥的缺點
中線蝶閥因?yàn)槠渥陨斫Y(jié)構，只能做成軟密封蝶閥，所以中線蝶閥只能用在低壓常溫的工作環境中，不適用于高溫高壓工況。
以上就是中線蝶閥的優缺點介紹，更多蝶閥知識，請您持續關注般德閥門。
