止回閥尺寸表
發(fā)布時間：2022-05-05 16:24:10
止回閥尺寸表
止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產(chǎn)生動作來阻斷介質倒流的一種閥門。屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。

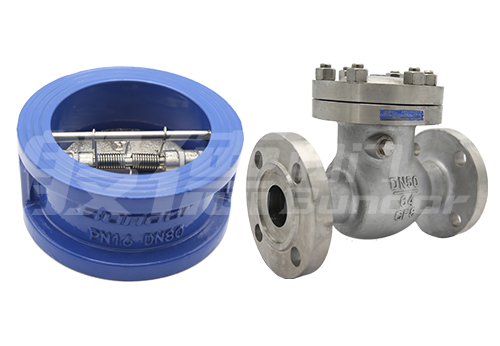

常見的止回閥種類有：蝶式止回閥（DH77X）、旋啟式止回閥（H44H）、消聲止回閥（HC41X）。三種不同的止回閥，它們的結構各不相同，自然的三種止回閥尺寸也就都不一樣。
為什么一定要知道止回閥尺寸表呢，是因為通常我們只有了解了止回閥的安裝尺寸和口徑大小，這直接關系到我們工程在架管子時，要為兩個管子之間預留多少的距離。

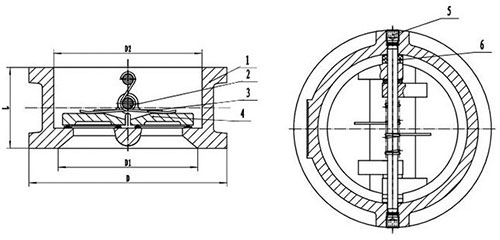

我們可以以蝶式止回閥為例，看一下蝶式止回閥尺寸表。
| 尺寸信息 | DN | NPS（英寸） | L±1.5 | D | D1 | D2 |
| 50 | 2'' | 43 | 101 | 58 | 65 | |
| 65 | 2 1/2'' | 46 | 118 | 75 | 80 | |
| 80 | 3'' | 64 | 132 | 85 | 94 | |
| 100 | 4'' | 64 | 157 | 105 | 117 | |
| 125 | 5'' | 70 | 186 | 125 | 145 | |
| 150 | 6'' | 76 | 213 | 165 | 170 |
此止回閥尺寸表僅供參考，詳細尺寸信息請咨詢般德閥門客服。
其他類型止回閥尺寸表，請您聯(lián)系般德閥門客服索要。
