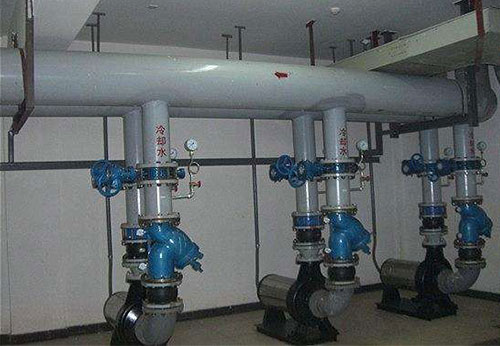

循環冷卻水作為設備換熱冷卻的主要介質被廣泛地用于工業裝置。循環冷卻水經過冷卻后通過金屬管道輸送到各個用水點，溫度升高后的冷卻水再通過金屬管道送回到冷卻塔冷卻并循環使用。
循環冷卻水通常取自于工業裝置附近的水源，經過過濾自然水中的顆粒，填加防腐劑（例如一些含磷的鹽類）、除垢劑、殺菌劑（例如一些次氯酸鹽的氧化性鹽類）等簡單處理后用于工業裝置中。由于循環冷卻水在初期處理過程中添加了氯化物藥劑，致使冷卻水中存在少量的氯離子。
然而，對于沿海的工業裝置，在海水倒灌的季節，循環冷卻水中的氯離子含量會有明顯提高。氯化物含量的增加會對金屬管道，以及管道上的閥門內件造成不同形式和程度的腐蝕。循環冷卻水的管道一般采用碳鋼。氯化物對碳鋼管道產生均勻腐蝕，因此通過增加管道的腐蝕裕量就可以保證碳鋼管道在設計壽命期內的安全使用。
為此，需要從安全和經濟的角度出發，分析在循環冷卻水操作工況下影響應力腐蝕開裂的因素和出現應力腐蝕開裂的可能性，從而確定經濟合理的、符合循環冷卻水操作工況的閥門內件的選擇，并推薦有利于減少腐蝕的閥門形式。
在循環冷卻水的管道上，閘閥或蝶閥通常作為切斷閥，截止閥作為流量調節；而止回閥則為升降式、懸啟式或雙板式。
（１）閘閥
當閘閥在全開位置時，閥桿和閥板分別退入到閥門倒密封以上的填料區和離開閥門的流道位
于閥蓋區內。在此狀態下，閥桿理論上不與流體接觸，而閥板雖仍然保持與流體的接觸，但并不處于完全流動的流體之中。從理論上講，閥板周?chē)牧黧w的流動狀態并不理想。然而，由于閥板周?chē)牧黧w與主流道中流動的流體存在一定的溫度差，主流道中流動的流體會通過這兩部分流體的溫差動能將熱量帶走。因此，閥板以及閥板周?chē)牧黧w所處區域的溫度應與流體的溫度相近。
（２）蝶閥
蝶閥在開啟的位置時，閥板和閥桿全部浸沒在流動的流體中。閥板和閥桿的溫度與流體的溫
度相同。
（３ ）截止閥
當截止閥處于部分開啟時，閥桿部分退入到閥門倒密封以上，而閥盤的位置與閘閥相同。由
于截止閥的流道與閘閥不同，為曲折流徑，因此，閥桿和閥盤周?chē)黧w的流動狀態好于閘閥。
（４）升降式止回閥
在閥門開啟時，閥塞上升，閥塞周?chē)黧w的流動狀態與截止閥相似。
（５）懸啟式止回閥
與閘閥相似，閥盤與閥盤軸上部流體的流動狀態欠佳。但由于金屬材料的導熱系數比較高，因此，閥盤整體與閥盤軸的溫度應與流體的溫度相近。
（６）雙板式止回閥
與蝶閥相似，閥板和閥桿全部浸沒在流動的流體中。閥板和閥桿的溫度與流體的溫度相同。
通過對不同閥門的結構分析可知，蝶閥和雙板止回閥內的流體流動最好，其閥內件的溫度與流體的溫度相同；而閘閥、截止閥、升降式止回閥和懸啟式止回閥的閥內件并未受到流體的直接沖刷，但因流體的傳熱和金屬部件的導熱，其溫度與流體的溫度應相近。
