中線蝶閥采用中線密封結構，蝶閥的蝶板密封中線與閥體中心線、閥桿的回轉中心線在同一個位置。蝶板靠近閥桿處的上下兩端設計為兩個光滑的平面，并與用橡膠制成的閥座襯圈緊密接觸，保證介質不從兩端泄漏；蝶板外緣設計為球形外緣，加工時應保證其圓弧面具有合適的表面粗糙度，閥座襯圈在模壓成形時保證密封面部位具有合適的表面粗糙度。關閉閥門時，蝶板作0～90度旋轉，并逐漸壓縮用橡膠制成的閥座襯圈，使閥座襯圈產生彈性變形而形成的彈性力作為必須的密封比壓，保證閥門的密封。

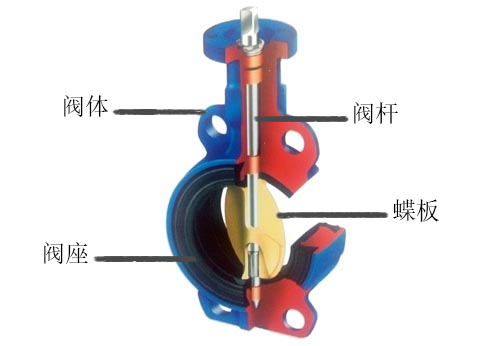

中線蝶閥結構圖片
中線蝶閥通常用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截斷流體的作用。
中線蝶閥的優勢
中線蝶閥圖片
1.通道設計為全通徑結構，保證了閥門的流通面積，減小了流體通過閥門時的流阻。
2.蝶板采用碟形流線設計，既可保證蝶板中心的應力強度，又可保證閥門能夠獲得較大的流量系數及較小的流體阻力系數。
3.閥座密封圈的設計為橡膠加樹脂骨架(固定套)的軟密封結構，制成后鑲嵌于閥體內。其內圈高于閥體內腔的部位采用流線型設計，達到減小流阻的目的。
4.蝶閥操作力矩小，操作方便，省力靈巧。
5.可以任何位置安裝，維修方便。
6.密封件可以更換，密封性能可靠達到雙向密封零泄漏。
7.常溫常壓下，密封材料耐老化、耐腐蝕，使用壽命較長。
當然中線蝶閥的中線密封結構也有缺點，它只能做成軟密封蝶閥，只能用在低壓常溫的工作環境中，不適用于高溫高壓工況。
