如今，氣動蝶閥是使用越來越廣泛，在諸如化工業，造紙業，煤礦業，石油，醫療等領域都會用到氣動蝶閥。氣動蝶閥之所以被廣泛應用，是因為結構簡單，容易維護，且開關迅速，大大提高工作效率，減少檢修時間。本篇文章般德閥門將為您介紹氣動蝶閥工作原理及結構圖。

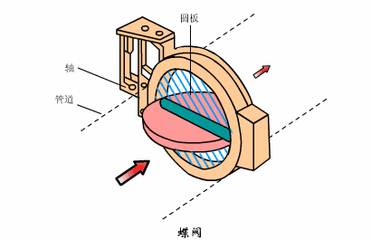

氣動蝶閥工作原理
氣動蝶閥是由氣動執行器和蝶閥組成。氣動蝶閥通過壓縮空氣作為動力源，通過閥桿來控制蝶板繞著軸線旋轉，當閥門由初始位置旋轉90°后即為一個動作結束（由關到開），反之為另外一個動作結束（由開到關）。
氣動蝶閥通過定位器、電磁閥等設備，吸收并控制空氣，將空氣傳送到氣缸內，并壓縮成為氣動執行器工作的氣源，當缸體內的壓縮空氣傳入氣動執行機構的氣室時，氣壓作用在活塞上，產生的推力帶動輸出軸旋轉，同時驅動閥桿和蝶板轉動，便完成蝶閥的一個啟閉動作。
給氣動蝶閥加一個閥門定位器，可以精確開度調節。還可以采用智能型定位器與現場總線連接，檢測氣動蝶閥工作狀態。
氣動蝶閥結構

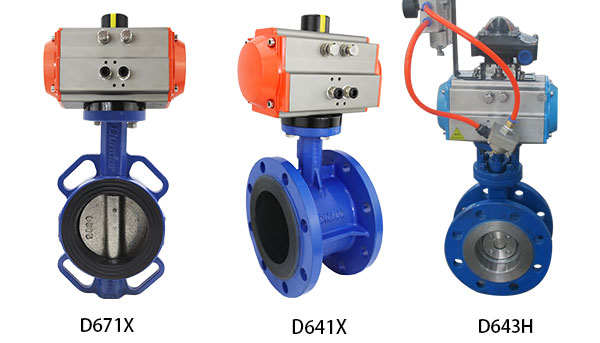

常見氣動蝶閥圖
氣動蝶閥的結構非常簡單，由閥體、閥桿、閥座、蝶板和氣動執行器組成。
閥體是整個蝶閥的支撐，幾種常見的材質按照性能依次是灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼，不銹鋼材質性能最優。
閥桿在閥體內部，連接蝶閥的傳動裝置和蝶板，通過驅動傳動裝置帶動閥桿轉動，閥桿又帶著蝶板做旋轉，來實現閥門的開啟和關閉，閥桿的材質通常使用不銹鋼。
閥座和蝶板一樣，都是在管道內部直接接觸介質的部件，收到介質的沖刷和腐蝕是最大的，
蝶板的材質最常見的有兩種：球墨鑄鐵和不銹鋼。
氣動蝶閥的氣動執行器是通過電磁閥來控制進氣開和進氣關。
關于氣動蝶閥工作原理及結構就為您介紹到這里，如果您想采購氣動蝶閥產品，可以聯系般德閥門進行詢價。
