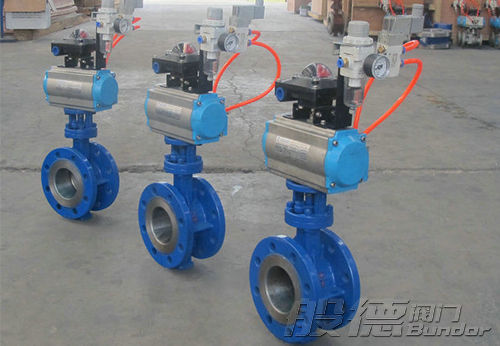

氣動蝶閥是由氣動執行器和蝶閥組成。氣動蝶閥是用隨閥桿轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截?cái)嚅y使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。本篇文章般德閥門為您介紹氣動蝶閥規格型號表。
氣動蝶閥規格參數表
| 通徑DN | 50~1200 |
| 壓力PN | 10、16、25、40、63 |
| 執行器配件 | 單作用、雙作用 |
| 氣動附件 | 限位開關、定位器、電磁閥、過濾減壓閥 |
| 控制方式 | 氣開、氣關 |
| 強度試驗 | 1.5~2.4 |
| 密封試驗 | 1.1~1.76 |
| 閥體 | HT200、QT450、WCB、CF8、CF8M、CF3M |
| 閥板 | 球鐵、CF8、CF8M、CF3M、2507、1.4469、1.4529等 |
| 閥座 | EPDM、NBR、PTFE、硬質合金 |
| 閥軸 | 45#、416、304、316等 |
| 適用介質 | 水、蒸汽、氣體、石油及石化產品、強腐蝕性介質等 |
| 工作溫度 | -20℃~426℃ |

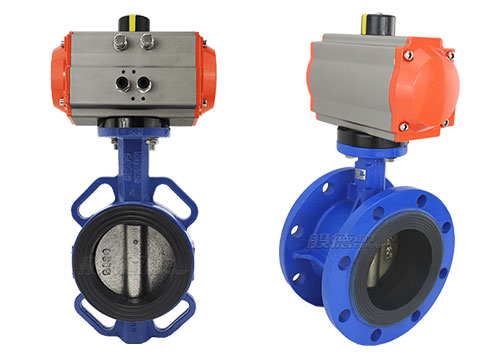

| 連接形式 | 對夾、法蘭 |
氣動蝶閥型號有：D671X、D641X、D673H、D643H、D643W、D643Y等等。
氣動蝶閥優點主要是，結構簡單，體積小重量輕，造價低，氣動蝶閥該特點尤其顯著，安裝在高空暗道，氣動蝶閥經過二位三通（或者二位五通）電磁閥控制操作方便，也可以調節流量介質。氣動蝶閥用的多，自然也要注意日常的保養。主要分為兩部分：
一、對氣缸的檢查保養
氣動裝置中的氣缸要定期做清潔，定期對氣缸轉軸卡簧出加油。時間周期為半年。
二、對閥體的檢查保養
每隔一個周期對氣動蝶閥的閥體進行檢查，內容包括，閥體外觀是否良好，與管道連接的法蘭端是否泄露，閥門密封面的密封性能是否良好，有沒有磨損現象，蝶板轉動靈不靈活，閥門有無異物卡住。時間周期為半年。
