蝶閥的結構分為哪幾種？蝶閥根據結構形式能分為中線蝶閥、單偏心蝶閥、雙偏心蝶閥、三偏心蝶閥。下面般德閥門帶您來詳細了解一下。
一、中線蝶閥結構

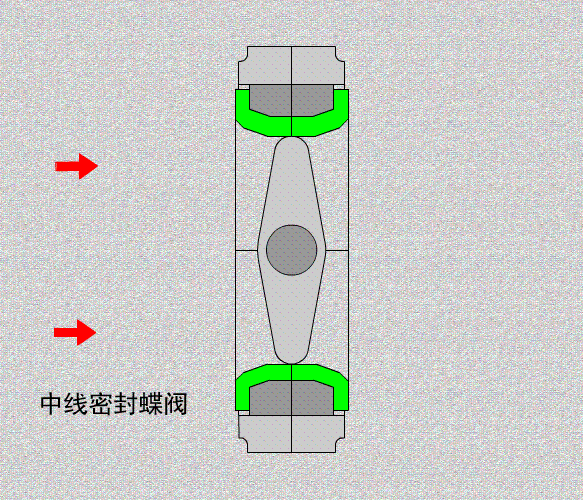

中線密封蝶閥為整個蝶板與閥座在360°圓周內同心，具有雙向密封性能，流量可自由調節。
大部分中線蝶閥是過盈密封式，即在閥體的閥座上鑲橡膠襯圈，如果介質具有較強的腐蝕性，可鑲PTFE，并在PTFE背面襯橡膠，增加回彈性。鑲?cè)κ强梢愿鼡Q的，也可以是黏結在閥體上的，還可以將鑲?cè)χ糜诘迳稀?span style="display:none">ezE般德閥門
橡膠襯圈的法蘭面也是對管道法蘭的密封件，如果在安裝這種閥門時，在兩法蘭面之間再加一個橡膠墊片的話，會影響橡膠圈的密封性能，因此，不必多此一舉。
中線密封蝶閥由于是過盈強制性密封形式，因此適用壓力有限，通常在不大于PN16的工況條件下使用。但對于給排水管道而言，這已足夠了。
二、偏心蝶閥結構
一般的蝶閥為單偏心或雙偏心結構，偏心的目的在于使蝶板開至大約20°之后，閥座與密封面之間脫離，從而減少摩擦。雙偏心結構是在設計時將軸偏離密封面中心線，形成第一偏心；軸微偏離管路中心線，形成第二偏心。這兩個偏心的目的是在閥門開關行程中，減少閥座與密封圈之間的摩擦。

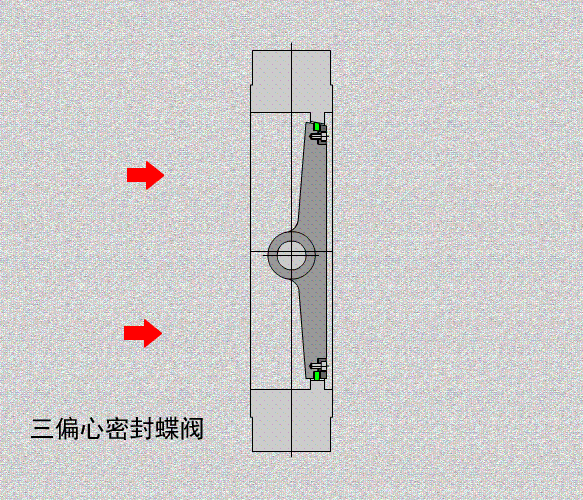

三偏心金屬密封蝶閥在雙偏心的基礎上增加了些個偏心角，不僅利用了原有的凸輪效應，而且完全消除了90°行程中閥座與密封圈之間的摩擦。
三偏心金屬密封蝶閥優化了蝶板與閥座密封圈之間的接觸特征。絕大多數蝶閥接觸角為3°~12.5°，此范圍為鎖定錐度范圍，會產生很高的密封轉矩和開啟轉矩。三偏心金屬密封蝶閥密封面的接觸角大于鎖定錐度范圍，從幾何形狀上排除了卡死的可能，從而確保閥門開關所需轉矩在閥門整個使用年限內不會產生很大的變化。
