明桿閘閥型號尺寸
發布時間：2023-03-08 15:32:37

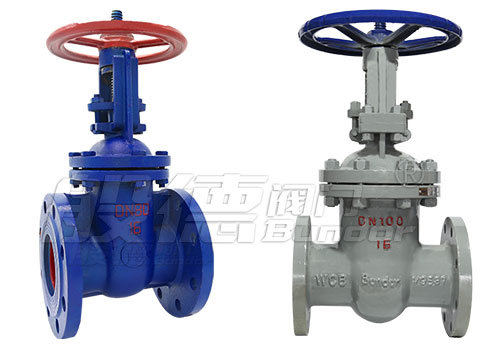

明桿閘閥有一個顯著的特點就是外觀高大，它的閥桿裸露與閥體之外，帶有梯形螺紋，螺母在閥蓋上，開啟或者關閉閥門時，用旋轉閥桿螺母來實現閥桿的升降的升降，閥桿帶動閘板運動，實現啟閉。明桿閘閥的好處是對閥桿的潤滑有利，開閉程度明顯，我們可以通過閥桿的位置，來判斷閥門的啟閉情況。
按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥；楔式閘板式閘閥又可分為：單閘板式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。
我們最常用得到就是楔式閘板的明桿閘閥。而常見的明桿閘閥型號有：Z41T-16灰鐵明桿閘閥、Z41X-16Q球墨鑄鐵明桿閘閥、Z41H-16C鑄鋼明桿閘閥、Z41W-16P不銹鋼明桿閘閥。
上面提到的幾種明桿閘閥型號都是手動操作，還可以給明桿閘閥加上電動執行器，比如Z941X-16Q電動明桿軟密封閘閥。
明桿閘閥尺寸
| 明桿軟密封閘閥 | ||
| DN | NPS（英寸） | L |
| 50 | 2'' | 178 |
| 65 | 2 1/2'' | 190 |
| 80 | 3'' | 203 |
| 100 | 4'' | 229 |
| 125 | 5'' | 254 |
| 150 | 6'' | 267 |
| 200 | 8'' | 292 |
| 250 | 10'' | 330 |
| 300 | 12'' | 356 |
| 鑄鋼/不銹鋼閘閥 | ||
| DN | NPS | L |
| 50 | 2'' | 250 |
| 65 | 2 1/2'' | 265 |
| 80 | 3'' | 280 |
| 100 | 4'' | 300 |
| 125 | 5'' | 325 |
| 150 | 6'' | 350 |
| 200 | 8'' | 400 |
| 250 | 10'' | 450 |
| 300 | 12'' | 500 |
以上明桿閘閥型號尺寸信息為部分內容，僅供參考。獲得更多詳細參數信息，可以點擊在線客服或者13821179269進行咨詢。
