三偏心硬密封蝶閥是一種常見的閥門類型，它具有獨特的結構和優越的性能。那么三偏心硬密封蝶閥的結構是什么樣的？本篇文章般德閥門將為您做詳細介紹。
三偏心硬密封蝶閥具有卓越的密封性能和可靠的操作特性。它在各種工業領域中得到廣泛應用，如石油化工、能源等。

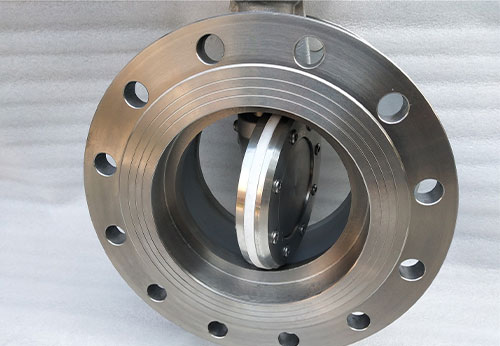

三偏心硬密封蝶閥的結構相對簡單而緊湊。它主要由閥體、閥座、閥板和驅動裝置組成。閥體是蝶閥的主要支架，通常采用碳鋼、不銹鋼材質制成，以滿足各種工況的需求。閥座是閥體上的密封部分，通常由橡膠、聚四氟乙烯等材質制成，能夠有效防止流體泄漏。
三偏心硬密封蝶閥的重要組成部分是閥板。閥板是蝶閥的關鍵部件，它有三個偏心軸線（后面為您詳細介紹），這三個偏心軸線使得閥板在關閉和開啟過程中能夠?qū)崿F(xiàn)非常低的摩擦和磨損，從而提高了閥門的壽命和密封性能。
三偏心硬密封蝶閥是哪三偏：
第一偏心——軸偏離密封面中心線，按此原理設計制造的蝶閥通常稱為單面偏心蝶閥。
第二偏心——軸微偏離管路及閥門中心線，按照一偏心和二偏心原理設計制造的蝶閥，通常稱為雙偏心蝶閥。
第三偏心——蝶板密封面采用偏心錐面。從幾何形狀上使得蝶板與密封圈在閥門整個開關行程中完全脫離。這一獨特的偏心組合，既利用了凸輪效應，又完全消除了摩擦，從而實現閥門的90°行程中，蝶板與閥座密封圈之間無摩擦，消除了磨損泄漏的難題。
三偏心硬密封蝶閥的結構獨特，具有許多優勢。首先，它具有較低的操作扭矩，操作靈活方便。其次，三個偏心軸線的設計使閥板能夠完全擺脫閥座延遲和磨損，從而實現了良好的密封性能。此外，硬質合金或不銹鋼材質的閥板具有良好的耐腐蝕性和耐磨性，適用于各種工況環境。
