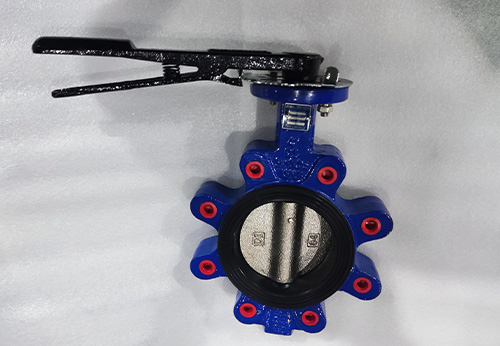

凸耳蝶閥是一種結構緊湊、適用性廣的工業閥門，廣泛應用于流體控制系統。其名稱源于閥體兩側突出的“凸耳”結構設計，這些凸耳帶有螺栓孔，可與管道法蘭直接連接，省去傳統法蘭閥的獨立法蘭組件，從而簡化安裝流程并降低系統成本。
設計特點分析
1. 結構設計：核心組件包括閥體、蝶板、閥桿及密封圈。蝶板呈圓盤狀，通過閥桿90°旋轉實現啟閉控制。
2. 連接方式：凸耳設計采用螺栓貫穿式連接，將閥體直接夾裝在管道法蘭之間，節省安裝空間。相比對夾式蝶閥，凸耳結構提供額外支撐點，增強閥門穩定性，尤其適用于震動或壓力波動較大的工況。
3. 密封技術：軟密封（如EPDM、PTFE）用于中低壓常溫環境，金屬硬密封（不銹鋼+石墨）則適應高溫高壓介質。部分型號采用多層次密封結構，提升泄漏防護等級。
4. 驅動方式：支持手動、氣動、電動或液動執行機構，滿足自動化控制需求。
用途與優勢
應用領域：主要應用于水處理、暖通空調、消防系統、食品醫藥等行業的液體或氣體管路，尤其適合大管徑（DN50DN1200）、中低壓（PN10PN16）場景。例如市政供水管網中的流量調節及隔離控制。
性能優勢：啟閉速度快（旋轉90°即可全開/關），流阻系數低（全開時僅為閘閥的1/3），維護便捷（可在線更換閥座）。凸耳結構便于閥門拆卸檢修，減少停工時間。
經濟性：重量輕、造價低，相比閘閥或球閥可節約30%以上成本，適合預算敏感項目。
局限性
不適用于嚴苛工況（如超高壓、強磨損介質或極度溫度變化），且節流調節精度遜于截止閥。選型時需綜合考慮介質特性、壓力等級及溫度范圍，確保密封材料與工況匹配。
