經常接觸閥門的朋友，對于閥門尺寸表中的“DN”“Φ”等這些字符一定都不陌生，那么它們都是什么意思呢？它們之間有什么關系？本篇文章將為您介紹，希望能對您有所幫助！
什么是英寸
英寸(")是美洲體系的常用規格單位，如鋼管、閥門、法蘭、彎頭、泵、三通等，如規格是10"。英寸(inch，縮寫為in.)在荷蘭語中的本意是大拇指，一英寸就是一節大拇指的長度。當然人的大拇指的長度也是長短不一的。14世紀時，英皇愛德華二世頒布了“標準合法英寸”。其規定為：從大麥穗中間選擇三粒最大的麥粒并依次排成一行的長度就是一英寸。
一般1"=2.54cm=25.4mm
什么是DN
DN是中國與歐洲體系常用的規格單位，同樣是標識管道、閥門、法蘭、管件、泵類的規格，如DN250。DN是指管道的公稱直徑(也稱為公稱通徑)，注意：這既不是外徑也不是內徑，是外徑與內徑的平均值，稱平均內徑。
什么是Φ
Φ是一個通用的單位，所指的是管道和或彎頭、圓鋼等材料的外徑尺寸，也可以說是直徑，如Φ609.6mm 指的就是外徑為直徑609.6mm。
那么它們之間有什么關系呢？
首先“"”與“DN”標示的意思差不多，基本都為公稱通徑的意思，Φ是將兩者結合起來。
舉例說明

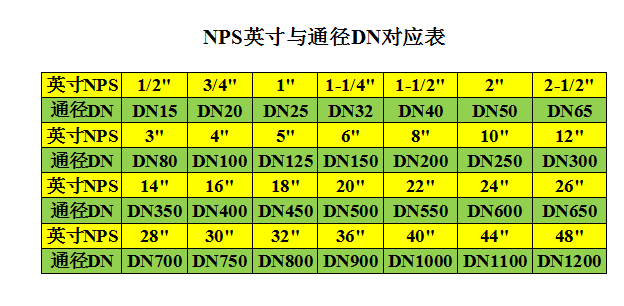

如管道的口徑是DN600，用英寸標識的話就是24"。兩者之間的換算關系是，英寸是整數的直接乘以25即等于DN，如1"*25=DN25 、2"*25=50、4"*25=DN100等。當然也有不一樣的如3"*25=75這樣四舍五入即DN80，還有一些帶分號或小數點的英寸如1/2"、3/4"、1-1/4"、1-1/2"、2-1/2"、3-1/2"等，這些就不能那樣算了，不過算也大致差不多，基本都是規定值，詳細我們可以看下英寸NPS與通徑DN的對應表。
