隨著科技的進步和生產技術的提高，工業上對于蝶閥的要求，不再是簡單的對常溫低壓介質的截?cái)嗪驼{(diào)節，更需要蝶閥在高溫、高壓環境中發揮作用。為此三偏心蝶閥應用而生，并且已經取代一些閘閥、截止閥、球閥等閥門在工業中的應用。三偏心蝶閥的結構是什么樣的？三偏心蝶閥的結構特點是什么？vbk般德閥門

三偏心蝶閥結構vbk般德閥門

三偏心蝶閥屬于硬密封蝶閥，該類蝶閥采用三偏心密封結構，具有結構緊湊、啟閉速度快、操作省力輕便、密封性能可靠等特點，適用于各種工況管道中，用來截?cái)嗷蛘{(diào)節介質流量。三偏心蝶閥目前廣泛應用在電力、冶金、石油、化工、城市供熱等行業。vbk般德閥門

vbk般德閥門

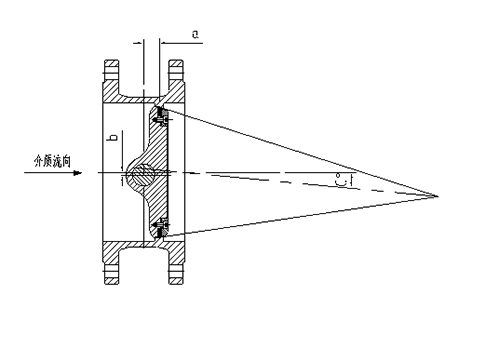

三偏心蝶閥結構圖vbk般德閥門

1、閥體、蝶板密封面形狀為橢圓錐形，閥體、蝶板密封錐面的中心線與閥體通道中心線有一偏心夾角c°。vbk般德閥門

2、閥體、蝶板密封面的中心線與閥桿軸有一個軸向偏心距a。vbk般德閥門

3、閥桿中心線與閥體中心線有一個徑向偏心距b。vbk般德閥門

這就是三偏心蝶閥的三個偏心。那么三偏心蝶閥結構有什么特點呢？vbk般德閥門

1.特有的三偏心設計，閥體與蝶板的密封面之間摩擦系數極小，減小了密封面的磨損，閥門使用壽命得以延長。vbk般德閥門

2.偏心設計使閥門啟閉扭矩減小，啟閉更迅速。vbk般德閥門

3.閥體與蝶板直接的錐形設計，如上圖所示，當?shù)尻P(guān)閉時，介質對蝶板產生壓力，錐形的設計使閥門越關越緊，實現自動密封，極大的提升了密封性能，真正做到零泄漏。vbk般德閥門

4.可以根據客戶需求或工況條件，配備不同的驅動方式，如安裝氣動、電動執行器來讓三偏心蝶閥實現自動化操作等。vbk般德閥門

5.蝶板上的密封圈由不銹鋼薄板與柔性石墨壓合而成，同時具備了金屬的剛性和非金屬的彈性，也使得三偏心蝶閥同時具備了金屬硬密封和彈性密封的優點，不論是低溫環境還是高溫工況，都能實現良好的密封性能。vbk般德閥門

想要了解更多關于三偏心金屬硬密封蝶閥知識，請多多關注“般德閥門”官網。如果您有這方面閥門的需求，也歡迎您來電咨詢。vbk般德閥門
