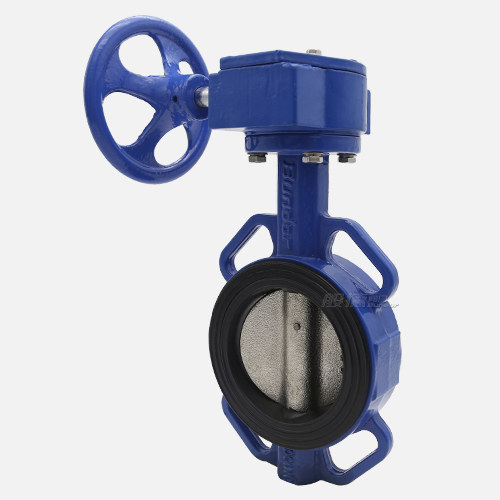

對夾渦輪蝶閥D371X-16

【產品型號】: D371X-10/16Q

【通徑】: DN50-300

【公稱壓力】: PN16

【適用溫度】: -20～120℃

【適用介質】: 清水及中性液體

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設 水處理電力給排水水利工程

新型蝶閥閥體專利：CN201520267217.9

蝶閥外觀專利：CN201830771212.9

蝶閥寬邊閥座專利：CN201520397103.6

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 渦輪蝶閥

更新時間：2021-07-12 11:17:50

產品介紹

產品優點

可提供試壓報告

所有般德的產品，均可提供出廠試壓報告。
球墨鑄鐵實心閥體

QT450-10球鐵閥體、球化率3 級，抗拉強度450Mpa，延展率10%以上。相同厚度情況下，抗拉強度是灰鐵體的2倍，可適用的工作壓力更高。
高彈性閥座橡膠

閥座橡膠含膠率50%，經仿真啟閉實驗1萬次以上，無泄漏。

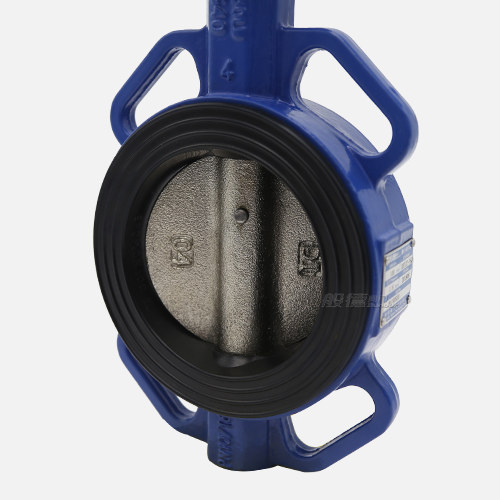

寬邊閥座

相對窄邊閥座，寬邊與管道法蘭接觸面更寬，直徑寬20毫米左右，安裝密封性能更好。
阿克蘇環氧塑粉

閥體噴涂采用阿克蘇的環氧樹脂塑粉，附著力強，劃格法0-1級通過；沖擊強度高，50kg?cm正沖通過；耐候性好，戶內戶外均可使用。
POF熱縮膜獨立包裝

DN200以下口徑采用POF熱縮膜膜獨立包裝，DN250以上采用氣泡袋或纏繞膜包裝，內置干燥劑，防潮、防淋、隔灰塵。
不銹鋼螺栓

螺栓采用不銹鋼材質，穩定可靠，防銹能力強。
防吹出閥軸設計

無銷板蝶閥閥軸采用防吹出結構，安全性能優異。
304不銹鋼標牌

304標牌，激光刻標，字跡清晰，存留時間長。不銹鋼鉚釘固定，外觀美觀，連接牢靠。

產品介紹

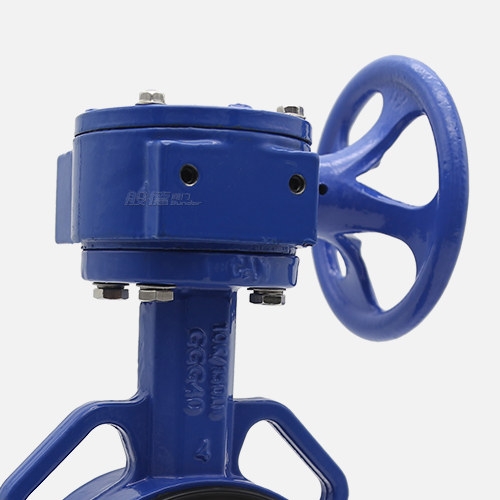

般德閥門D371X-16Q對夾渦輪蝶閥，結構簡單，性能優良，90°回轉開關輕松，相對于手柄蝶閥，開關更省力，更適合在工業領域中使用，密封可靠，使用壽命長，在水廠、電廠、鋼廠、造紙、化工、飲食等領域都有廣泛的使用，調節和截止介質的流通。

產品參數

相關產品

D371X-16Q對夾渦輪蝶閥參數信息

執行標準	名稱	設計及制造				結構長度						試壓標準
執行標準	參照標準	GB/T 12238				GB/T 12221						GB/T 13927

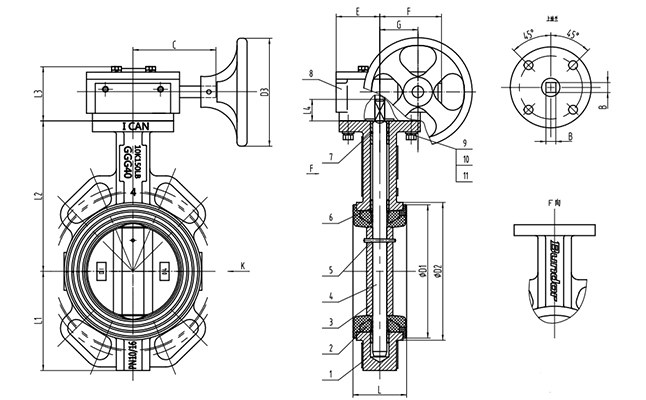

零部件信息	序號	1	2	3	4	5		6		7		8		9	10	11
	名稱	閥體	閥座	蝶板	閥軸	圓錐銷		軸套		O型圈		渦輪頭		六角螺栓	彈簧墊片	平墊
	材質及說明	DI	[EPDM]/NBR	DI/CF8/CF8M	304/316	304/316		高分子復合材料		[EPDM]/NBR		HT200		304	304	304
尺寸信息	DN		L	D1	D2	L1	L2	L3	L4	B	C	E	F	G	D3	ISO5211 上法蘭
	2″	DN50	43	86	92.3	75	129	59	24	9	110	45	67	44	136	F05
	2.5″	DN65	46	101	107	82	136	59	24	9	110	45	67	44	136	F05
	3″	DN80	46	116	122	99	153	59	24	9	110	45	67	44	136	F05
	4″	DN100	52	148	153	110	167	59	24	11	110	45	67	44	136	F07
	5″	DN125	56	174	179	125	193	59	24	14	110	45	67	44	136	F07
	6″	DN150	56	204	208.4	145	209	59	24	14	110	45	67	44	136	F07
	8″	DN200	60	252	262.3	170	251	75	30	17	172	61	85	53	277	F10

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
