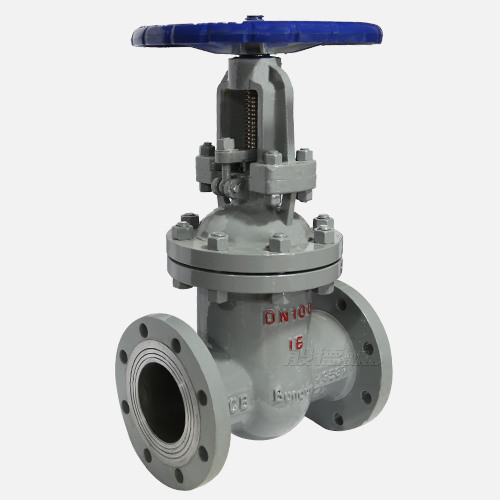

Z41H-16C鑄鋼閘閥

【產品型號】: Z41H-16/25/40/63C

【通徑】: DN25-DN600

【公稱壓力】: PN16/25/40/63

【適用溫度】: -29℃~425℃

【適用介質】: 水、蒸汽、油品

【閥體材質】: WCB

應用領域：

市政建設 化工水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 閘閥 > 硬密封閘閥

更新時間：2021-10-19 16:23:41

產品介紹

產品優點

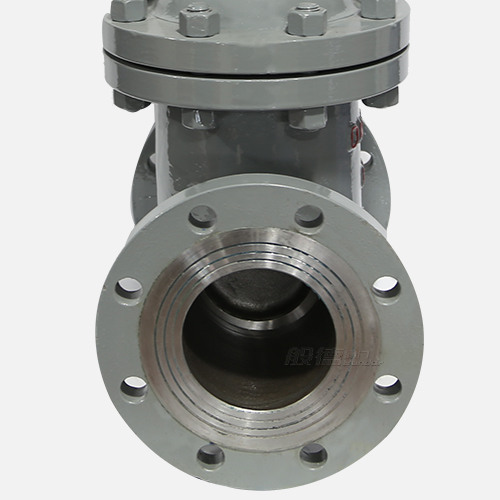

精密鑄造閥體，外觀精細無沙眼

閥體全部為精密鑄造閥體，材質WCB達標、外觀精細，無沙眼、每批鑄件都有爐號標志，方便生產跟蹤、保材質檢驗。
外觀加工后進行2次拋丸，更美觀

內件數控車床加工，外觀加工后進行2次拋丸，外觀美觀。
閥座耐磨性強

閥座cr系+堆焊507鉬，增加閥座耐磨性。

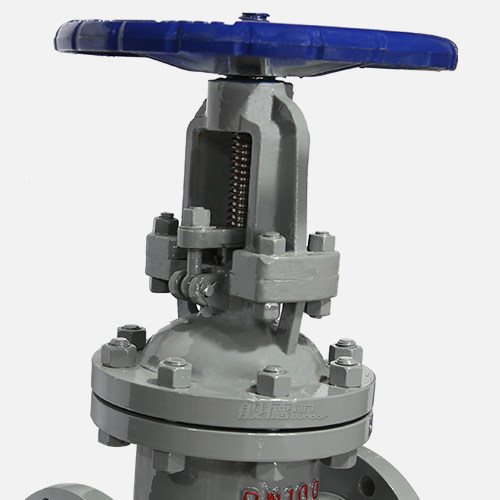

閥蓋閥桿倒密封處理，防止外漏

閥蓋和閥桿接觸的地方做倒密封處理，防止外漏。
閥桿旋風銑加工，避免彎曲變形

閥桿采用旋風銑加工，避免閥桿彎曲導致開關困難。
閥門出廠前進行壓力測試

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。
層層質檢，保證品質

從毛坯到成品包裝出廠每個環節層層質檢。

產品介紹

Z41H鑄鋼閘閥是般德閥門生產設計的一款以鑄鋼為閥體材質的閘閥，鑄鋼的優點是有更大的設計靈活性和可變性、提高整體結構強度和大范圍的重量變化。在閥門采購中說到鑄鋼閘閥通常就是指WCB牌號的碳鋼閘閥，因?yàn)樵谠缙诘臅r(shí)候鋼制鑄件沒有像現在這樣豐富，說到鑄鋼閘閥只有WCB這個材料好選，時間久了默認鑄鋼閘閥就是WCB碳鋼閘閥，WCB碳鋼閘閥也是歷史悠久，使用廣泛的閥門結構形式之一。可廣泛用于自來水、污水、建筑、石油、化工、輕紡、電力、船舶、冶金、能源系統等體管線上作為截流裝置使用。

產品參數

相關產品

Z41H鑄鋼閘閥參數信息

閥門執行標準	名稱	設計及制造				結構長度				試壓標準					連接法蘭尺寸
閥門執行標準	參照標準	GB/T 12234-2008				GB/T 12221-2005				JB/T 9092-1999					GB/T 9113-2010

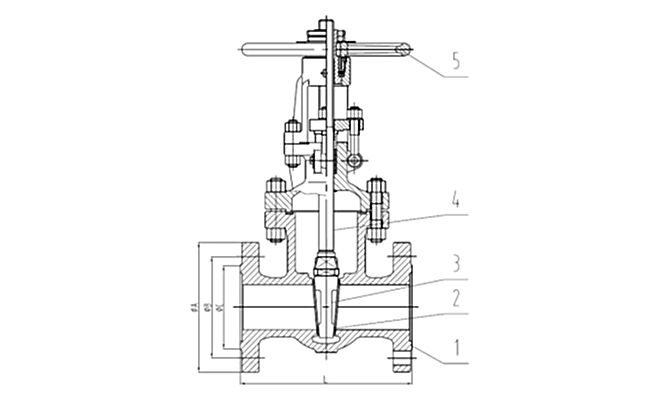

主要零部件信息	名稱	1-閥體			2-閥座密封				3-閥板				4-閥桿			5-手輪
主要零部件信息	材質	鑄鋼WCB			Cr系不銹鋼+507鉬				WCB+2Cr13				2Cr13			DI
尺寸信息	公稱尺寸		PN16				PN25				PN40				PN63
	DN	NPS（英寸）	L	ΦA	ΦB	ΦC	L	ΦA	ΦB	ΦC	L	ΦA	ΦB	ΦC	L	ΦA	ΦB	ΦC
	25	1''	160	115	85	65	160	115	85	65	160	115	85	65	210	135	100	78
	32	1 1/4''	180	135	100	78	180	135	100	78	180	135	100	78	230	150	110	82
	40	1 1/2''	200	145	110	85	200	145	110	85	200	145	110	85	240	165	125	96
	50	2''	250	160	125	100	250	160	125	100	250	160	125	100	250	175	135	105
	65	2 1/2''	265	180	145	120	265	180	145	120	280	180	145	120	280	200	160	130
	80	3''	280	195	160	135	280	195	160	135	310	195	160	135	310	210	170	140
	100	4''	300	215	180	155	300	230	190	160	350	230	190	160	350	250	200	168
	125	5''	325	245	210	185	325	270	220	188	400	270	220	188	400	296	240	202
	150	6''	350	280	240	210	350	300	250	218	450	300	250	218	450	340	280	240
	200	8''	400	335	295	265	400	360	310	278	550	375	320	282	550	405	345	300
	250	10''	450	405	355	320	450	425	370	332	650	445	385	345	650	470	400	352
	300	12''	500	460	410	375	500	485	430	390	750	510	450	408	750	530	460	412
	350	14''	550	520	470	435	550	550	490	448	850	570	510	465	850	595	525	475
	400	16''	600	580	525	485	600	610	550	505	950	655	585	535	950	970	585	525
	450	18''	650	640	585	545	650	660	600	555	1050	680	610	560	1050	715	630	570
	500	20''	700	705	650	608	700	730	660	610	1150	755	670	612	1150	800	705	640
	600	24''	800	840	770	718	800	840	770	718	1350	890	795	730	1350	930	820	750

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
