了解旋啟式止回閥執行標準之前，我們先對來對旋啟式止回閥有一個較為詳細的了解。
旋啟式止回閥原理

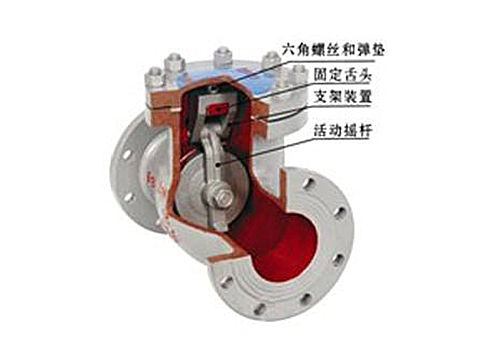

旋啟式止回閥結構圖
旋啟式止回閥是閥瓣繞體腔內搖桿軸做旋轉運動的止回閥，也是一種自動閥門，由閥體、閥蓋、閥瓣和搖桿組成。閥瓣呈圓盤狀，繞閥座通道外的銷軸做旋轉運動。閥內通道呈流線型，流動阻力比直通式升降止回閥要小，適合用于大口徑的管道。但低壓時，其密封性能不如升降式止回閥。為提高密封性能可采用輔助彈簧或采用重錘結構輔助密封。
旋啟式止回閥的啟閉原理，靠流體壓力作用和閥瓣的自重來使閥門開啟和關閉，旋啟式止回閥的閥板運動方式是旋轉運動，該閥門屬于單向閥，所以要根據流體流動方向安裝，流體的入口方向應在能沖擊閥瓣轉動的一側。
旋啟式止回閥的關閉件是一個與管道通徑相當?shù)拈y瓣或圓盤，懸掛于閥門腔體內，流體正向流動時在流體壓力的作用下閥瓣打開，壓力下降時閥瓣在自重和逆流流體的壓力作用下關閉。
由于閥瓣的重量，旋啟式止回閥打開時，對流體的阻力相對較大。此外，由于閥瓣懸浮在流體中，可使流體產生湍流。這也表明通過旋啟式止回閥的流體壓降要大于通過其他形式止回閥的壓降。當流動方向突然變化時，閥瓣會猛烈關閉在閥座上，會引起閥座很大的磨損，并沿管道產生水錘，為克服這個問題，可以在閥瓣上安裝阻尼裝置，并采用金屬閥座減少閥座磨損。
旋啟式止回閥執行標準
設計制造標準：GB/T 12235,AP600,API6D,ANSI/ASME.B16.34
連接法蘭標準：GB/T 9113,API6D,ANSI/ASME B16.5
壓力溫度等級：GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34
試驗檢驗標準：GB/T 13927-2008,JB/T9092,,API598,API6D
旋啟式止回閥廠家

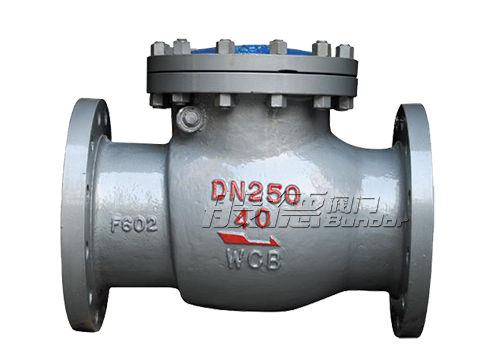

點擊查看般德鑄鋼旋啟式止回閥
般德閥門是一家生產各種蝶閥、閘閥、止回閥的閥門廠家，生產技術先進，產品質量?jī)?yōu)質，服務水平高，運輸快，價格低，在我國閥門市場有良好的口碑。
