法蘭閘閥圖片xiQ般德閥門

像蝶閥一樣，閘閥也有多種多樣的連接形式，根據不同的連接形式可以分為法蘭閘閥、焊接閘閥、螺紋閘閥、卡箍閘閥等。而其中最為常見，同時也是市場上需求量最大的當屬法蘭閘閥。本文就講結合法蘭閘閥圖片以及法蘭閘閥常見型號，為您介紹法蘭閘閥。xiQ般德閥門

常見的法蘭閘閥按照結構來劃分，可以分為明桿法蘭閘閥和暗桿法蘭閘閥，二者最直觀的的區別在于外觀上。xiQ般德閥門

1.明桿法蘭閘閥：閥桿的螺母位于閥蓋或支架的上面，通過旋轉閥桿螺母控制閥桿的升降，從而帶動閘板的開啟和關閉。明桿結構有利于閥桿的潤滑，并且可以很清楚的看到閥門啟閉情況，應用廣泛。缺點是高度角度，需要較大的安裝空間。所以明桿法蘭閘閥適宜用在需要很大的操作空間的地方，在空間狹小的工況中不適用。xiQ般德閥門

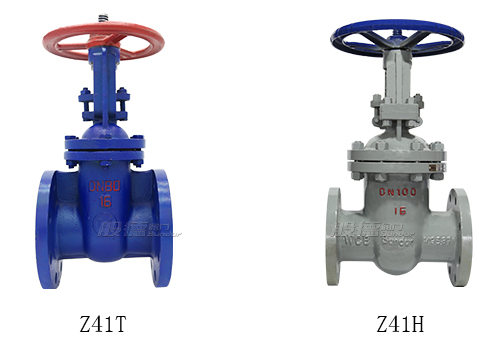

常見的明桿法蘭閘閥型號有：xiQ般德閥門

xiQ般德閥門

硬密封的：Z41T（明桿鑄鐵法蘭閘閥）、Z41H（明桿鑄鋼法蘭閘閥）xiQ般德閥門

軟密封的：Z41X（明桿球鐵法蘭閘閥）xiQ般德閥門

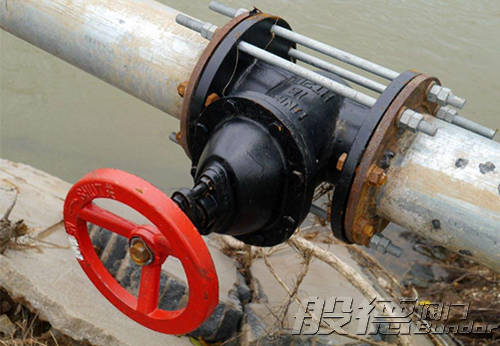

2.暗桿法蘭閘閥：閥桿的螺母位于閥體內部，與管道內流通的介質直接接觸。通過旋轉閥桿來實現閘板的開啟和關閉。暗桿結構的優點是：高度不變，安裝空間更小，在對安裝空間有限的環境中用的多。缺點是暗桿結構啟閉程度不能直接觀察，需要安裝啟閉指示器；另外閥桿螺紋位于閥體內，直接受到介質侵蝕，容易損壞。暗桿法蘭閘閥的體積相對明桿閘閥更小，更適合在操作空間小，位置有限管路密集場合使用。xiQ般德閥門

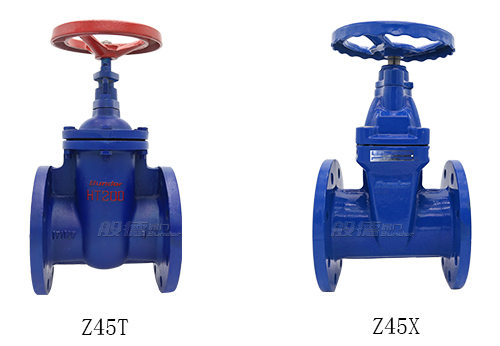

常見的暗桿法蘭閘閥型號有：xiQ般德閥門

xiQ般德閥門

硬密封的：Z45T（暗桿鑄鐵法蘭閘閥）xiQ般德閥門

軟密封的：Z45X（暗桿球鐵法蘭閘閥）xiQ般德閥門
