可提供試壓報告
所有般德的產品，均可提供出廠試壓報告。
-
閥體壁承壓能力強
閥體壁厚滿足GB 26640的要求，厚度厚，承壓強度有保障。
-
蝶板銷子強度高，耐磨損
有銷蝶閥的銷子采用調質處理，強度高，耐磨損，連接安全可靠。
-
閥座耐用壽命
密封件可以更換、密封性能可靠達到雙向密封零泄漏。
-
寬邊閥座，密封性能可靠
閥座為寬邊閥座，寬邊閥座有利于閥門的安裝，在管道上與法蘭凸臺接觸面寬，密封性能可靠，安裝精度要求低于窄邊閥座。
-
閥座軸向帶凹臺
閥座軸向帶凹臺，裝有O型圈，能實現閥座軸向的二次密封。
-
閥軸支撐有力，軸向密封可靠
閥軸與閥體配合采用4道無油軸承，3道O型密封，閥軸支撐更有力，軸向密封更可靠。
-
標牌外觀漂亮，連接牢靠
標牌采用304材質，使用激光刻標，字跡清晰，存留時間長。使用不銹鋼鉚釘固定，外觀更漂亮，連接更牢靠。
-
產品介紹
- 產品優點
- 產品參數
- 產品專利
- 售后服務
- 工程案例
- 推薦閥門
- 13821179269（微信同號）
產品優點
產品介紹

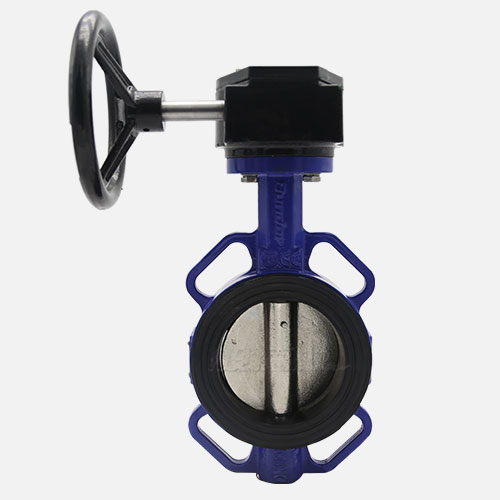

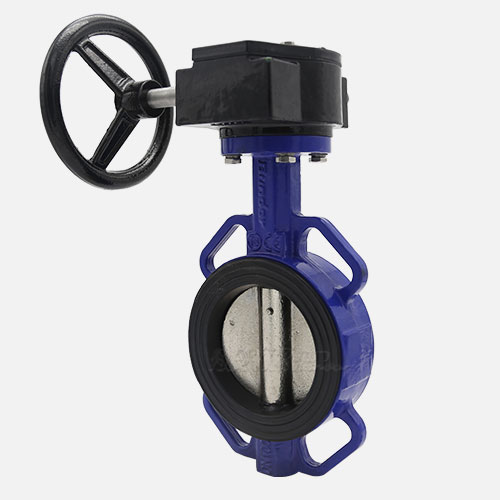

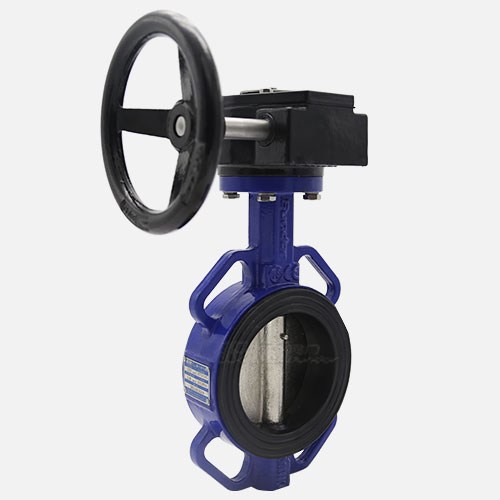

般德D371X-10/16-DN100蝸輪對夾蝶閥，產品配置：對夾灰鐵多標準體，DI鍍鎳板，45#軸，寬邊50%含膠量EPDM閥座，IP65蝸輪頭。主要應用于市政建設、水利工程、給排水、水處理等領域。
產品參數
| 執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | |||||||
| 參照標準 | GB/T 12238 | GB/T 12221 | GB/T 13927 | ||||||||
| 零部件信息 | 名稱 | 閥體 | 閥座 | 蝶板 | 閥軸 | 驅動方式 | 螺栓 | 銷子 | |||
| 材質及說明 | CI | 寬邊50%含膠量EPDM | DI鍍鎳 | 45# | 渦輪 | 201 | 304 | ||||

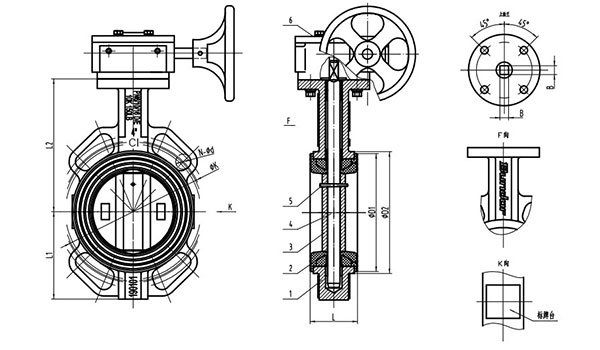

| 尺寸信息 | 公稱尺寸 | PN 10 | PN 16 | Class150 | JIS 10K | ||||||
| DN | NPS（英寸） | L | ΦK | N-Φd | ΦK | N-Φd | ΦK | N-Φd | ΦK | N-Φd | |
| 50 | 2" | 43 | 125 | 4-Φ18 | 125 | 4-Φ18 | 120.7 | 4-Φ19 | 120 | 4-Φ19 | |
| 65 | 2 1/2" | 46 | 145 | 4-Φ18 | 145 | 4-Φ18 | 139.7 | 4-Φ19 | 140 | 4-Φ19 | |
| 80 | 3" | 46 | 160 | 8-Φ18 | 160 | 8-Φ18 | 152.4 | 4-Φ19 | 150 | 8-Φ19 | |
| 100 | 4" | 52 | 180 | 8-Φ18 | 180 | 8-Φ18 | 190.5 | 8-Φ19 | 175 | 8-Φ19 | |
| 125 | 5" | 56 | 210 | 8-Φ18 | 210 | 8-Φ18 | 215.9 | 8-Φ22.4 | 210 | 8-Φ23 | |
| 150 | 6" | 56 | 240 | 8-Φ22 | 240 | 8-Φ22 | 241.3 | 8-Φ22.4 | 240 | 8-Φ23 | |
| 200 | 8" | 60 | 295 | 8-Φ22 | 295 | 12-Φ22 | 298.4 | 8-Φ22.4 | 290 | 12-Φ23 | |
| 250 | 10" | 68 | 350 | 12-Φ22 | 355 | 12-Φ26 | 361.9 | 12-Φ25.4 | 355 | 12-Φ25 | |
| 300 | 12" | 78 | 400 | 12-Φ22 | 410 | 12-Φ26 | 431.8 | 12-Φ25.4 | 400 | 16-Φ25 | |
產品專利
新型蝶閥閥體專利 CN201520267217.9
般德閥門專利閥體，蝶閥閥體能適用于主要工業國家對管道側法蘭的規定安裝，增加了蝶閥的適用范圍。
蝶閥外觀專利 CN201830771212.9
采用般德閥門專利閥體外觀。
蝶閥寬邊閥座專利 CN201520397103.6
般德閥門專利寬邊閥座，閥座具有密封面寬、密封效果好、安裝拆卸簡單等效果，大大地解決了傳統蝶閥閥座密封面泄漏等問題。
