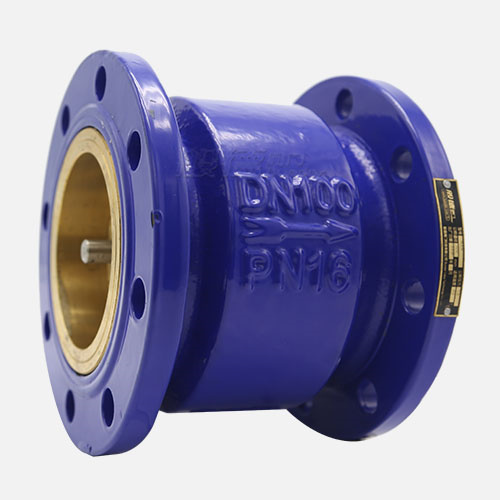

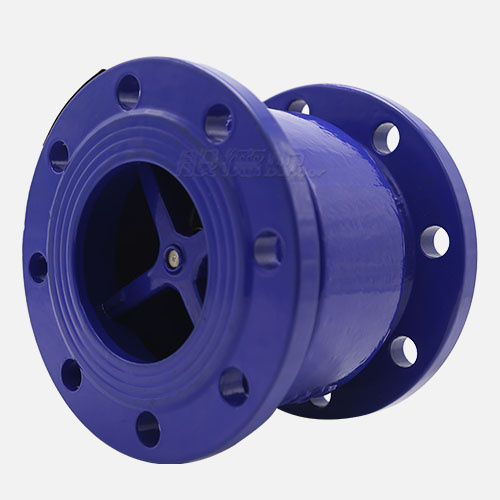

HC41X-16Q消聲止回閥

【產品型號】: HC41X-16Q

【通徑】: DN50-DN400

【公稱壓力】: PN16

【適用溫度】: -10-85℃

【適用介質】: 水及弱腐蝕性流體

【閥體材質】: 球墨鑄鐵

應用領域：

水處理給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2021-10-19 16:13:01

產品介紹

產品優點

閥體QT450-10材質，機械性能好

閥體QT450-10材質、球化率3級以上、完全符合QT450機械性能。

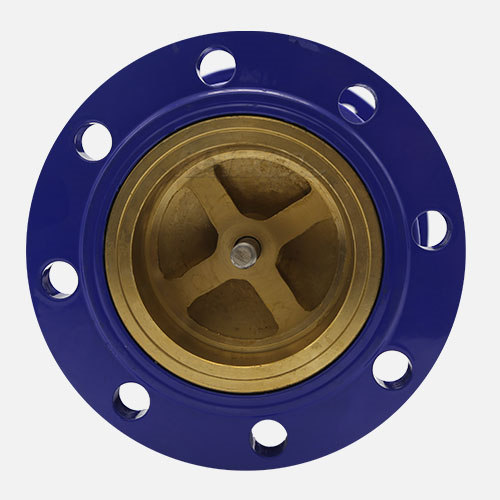

黃銅材質閥芯，延遲使用壽命

閥芯采用黃銅材質、避免閥桿彎曲，增加了閥門的使用壽命。
橡膠密封圈鑲嵌在閥體上，堅固耐用

橡膠密封圈直接鑲嵌在閥體上，避免了介質長時間對密封圈的直接沖刷，使用壽命明顯延長，堅固耐用。
殼體按照國家標準制做

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。
層層質檢，確保品質

從毛坯到成品包裝出廠每個環節層層質檢。
兩年內壞一個賠兩個

般德品牌產品國內外各有太平洋保險500萬保額的品質承保（保單號：ATIJ04007120Q000006E），承保范圍29類，共1000余種產品，質保2年，兩年內壞一個賠兩個。

產品介紹

HC41X-16Q采用符合水力學的輪廓設計取得較佳的流線型水路，內部附有導流體的設計能保證較小的壓力損失，消聲止回閥可在水流倒流前先行快速關閉避免產生水錘、水擊聲和破壞性沖擊以達到消除噪音的效果。該產品具有體積小，重量輕，流體阻力小，耐疲勞，壽命長等優點。應用于給排水系統，高層建筑管網等。

產品參數

相關產品

HC41X-16Q消聲止回閥參數信息

閥門執行標準	名稱	設計及制造	結構長度	試壓標準	法蘭標準
閥門執行標準	參照標準	GB/T 12235-2007	GB/T 12221-2005	GB/T 13927-2008	GB/T 17241.6-2008

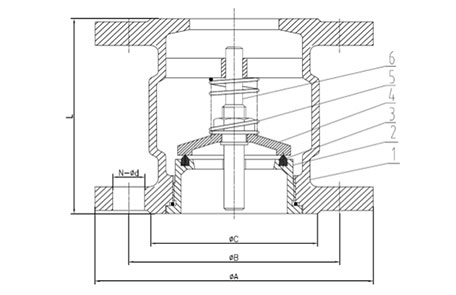

主要零部件信息	1-閥體	2-閥座	3-閥座密封圈	4-閥瓣	5-彈簧	6-閥桿
主要零部件信息	球墨鑄鐵DI	黃銅	三元乙丙橡膠EPDM	黃銅	304	410
尺寸信息	DN	NPS（英寸）	ΦA	ΦB	ΦC	L
	40	1 1/2''	145	110	84	100
	50	2''	165	125	99	120
	65	2 1/2''	185	145	118	136
	80	3''	200	160	132	160
	100	4''	220	180	156	180
	125	5''	250	210	184	190
	150	6''	285	240	211	208
	200	8''	340	295	266	275
	250	10''	395	350	319	325
	300	12''	445	400	370	362
	350	14''	505	460	429	533
	400	16''	565	515	480	572

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
