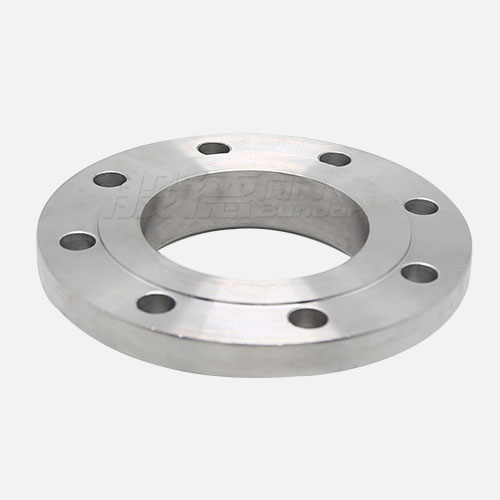

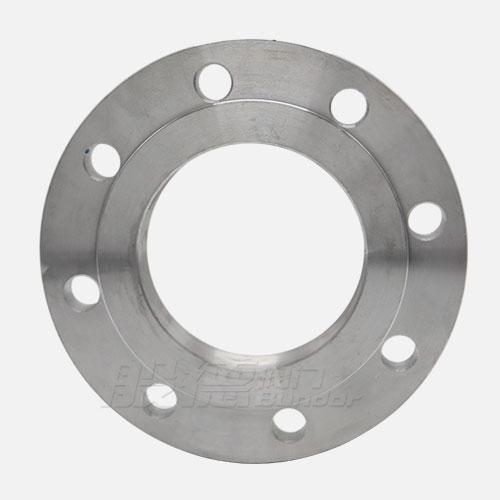

SO-帶頸平焊法蘭

【產品型號】:

【通徑】: DN10-DN2000

【公稱壓力】: PN6-PN100

【適用溫度】:

【適用介質】:

【閥體材質】:

應用領域：

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 法蘭

更新時間：2018-12-18 14:10:22

產品介紹

產品優點

原材料達標

所有原材料進廠后進行材質檢測、確保材質達標。
精密鍛造工藝，穩定性好

采用精密鍛造工藝，鍛造后改善金屬內部組織，提高金屬的力學性能、承壓能力好、穩定性好、不易生銹。
專用設備加工，精度高

使用高精度數控機床等專用設備進行加工，尺寸精度高，嚴格按照標準尺寸公差范圍內生產。

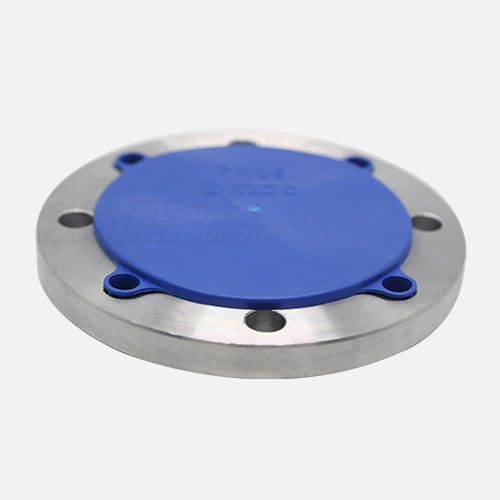

專用水線封堵保護，避免損傷

每一片法蘭均采用專用水線封堵保護，杜絕法蘭在運輸過程中出現的密封面損傷。
采用激光打印身份標識

法蘭外圓采用激光打印品牌、口徑、壓力、材質等產品身份標識，產品可追溯。
表面光澤無痕，安裝方便

表面光亮澤面、無加工痕跡、螺栓孔及法蘭邊緣均倒角、安裝方便、避免劃傷。

產品介紹

帶頸平焊法蘭同板式平焊法蘭一樣也是將鋼管、管件等伸入法蘭內通過角焊縫與設備或管道連接的法蘭。帶頸平焊法蘭的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。帶頸平焊法蘭也屬于平焊法蘭，因?yàn)橛袀€短頸，從而提高了法蘭的強度改善了法蘭的承載力度。所以可以用于更高壓力的管道上。

產品參數

相關產品

PN1.6MPa（16bar）帶勁平焊鋼制管法蘭
公稱通徑	鋼管外徑		連接尺寸					法蘭厚度	法蘭內徑		法蘭頸			法蘭高度	坡口寬度	法蘭理論重量
公稱通徑	A1		法蘭外徑	螺栓孔中心圓直徑	螺栓孔直徑	螺栓孔數量	螺紋	法蘭厚度	B1		N		R	法蘭高度	坡口寬度	法蘭理論重量
DN	A	B	D	K	L	n	Th	C	A	B	A	B	R	H	b	（kg）
10	17.2	14	90	60	14	4	M12	14	18	15	30	30	3	22	4	0.65
15	21.3	18	95	65	14	4	M12	14	22	19	35	35	3	22	4	0.72
20	26.9	25	105	75	14	4	M12	16	27.5	26	45	45	4	26	4	1.03
25	33.7	32	115	85	14	4	M12	16	34.5	33	52	52	4	28	5	1.24
32	42.4	38	140	100	18	4	M16	18	43.5	39	60	60	5	30	5	2.02
40	48.3	45	150	110	18	4	M16	18	49.5	46	70	70	5	32	5	2.36
50	60.3	57	165	125	18	4	M16	20	61.5	59	84	84	5	34	5	3.08
65	76.1	76	185	145	18	4	M16	20	77.5	78	104	104	6	32	6	3.66
80	88.9	89	200	160	18	8	M16	20	90.5	91	118	118	6	34	6	4.08
100	114.3	108	220	180	18	8	M16	22	116	110	140	140	6	40	6	5.4
125	139.7	133	250	210	18	8	M16	22	141.5	135	168	168	6	44	6	7.01
150	168.3	159	285	240	22	12	M20	24	170.5	161	195	195	8	44	6	9.1
200	219.1	219	340	295	22	12	M20	24	221.5	222	246	246	8	44	8	10.3
250	273	273	405	355	26	12	M24	26	276.5	276	298	298	10	46	10	14.3
300	323.9	325	460	410	26	12	M24	28	327.5	328	350	350	10	53	11	18.8
350	355.6	377	520	470	26	16	M24	30	359.5	381	400	412	10	57	12	25.2
400	406.4	426	580	525	30	16	M27	32	411	430	456	475	10	63	12	34.8
450	457	480	640	585	30	20	M27	34	462	485	502	525	12	68	12	41.2
500	508	530	715	650	33	20	M30x2	34	513.5	535	559	581	12	73	12	54.9
600	610	630	840	770	36	20	M33x2	36	616.5	636	658	678	12	83	12	77

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
