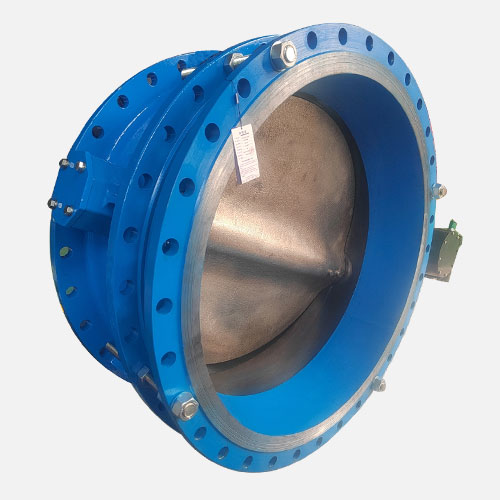

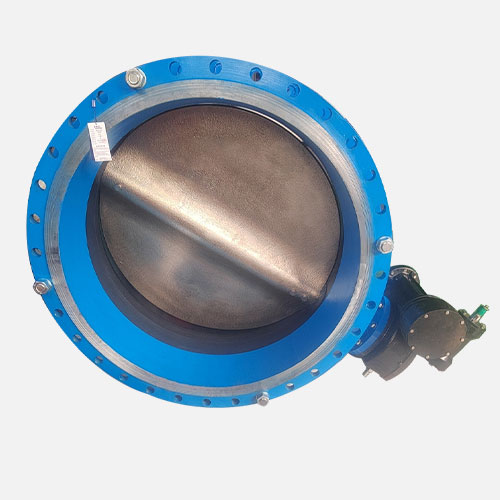

雙法蘭伸縮蝶閥SD341X-10/16Q

【產品型號】: SD341X-10/16Q

【通徑】: DN50-DN1200

【公稱壓力】: PN10/16

【適用溫度】: 0~80℃

【適用介質】: 水、氣、油品等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設 水處理電力給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 法蘭蝶閥

更新時間：2023-02-06 15:20:17

產品介紹

產品優點

主體材質強度高

主體材質選用QT450-10球墨鑄鐵，球化率3級，抗拉強度450MPa，延展率10%以上；
閥座耐用無泄漏

閥座橡膠含膠率50%，經仿真啟閉實驗1萬次以上，無泄漏；
蝸輪頭IP65級防護

蝸輪頭達到IP65防護等級；
閥軸摩擦和扭矩小

閥軸采用自潤滑式套筒軸承支撐，減少摩擦和扭矩；
阿克蘇環氧樹脂噴涂

采用世界品牌阿克蘇環氧樹脂噴涂，噴涂厚度達250um；
出廠前試壓

每臺閥門出廠均按照國家標準試壓，不合格產品絕不出廠。

產品介紹

伸縮蝶閥除了能作調節和截流作用，還能補償管道溫差所產生的熱脹冷縮，也能為安裝更換、維修閥門提供方便。伸縮蝶閥主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上。和普通蝶閥相比，伸縮蝶閥使用壽命更長，穩定性好。

產品參數

相關產品

名稱	設計與制造標準	結構長度	試壓標準	側法蘭尺寸
參照標準	GB/T 12238	GB/T 12221	GB/T 13927	GB/T 17241.6

名稱	1-閥體	2-密封	3-蝶板	4-閥軸
材質及說明	QT450-10	EPDM	QT450-10	2Cr13

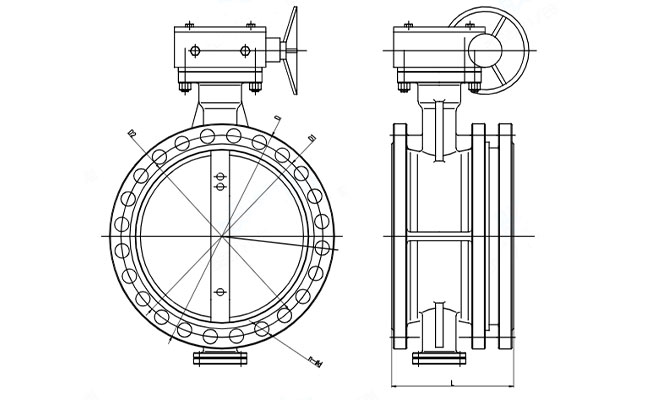

公稱尺寸		L	伸縮量	PN10		PN16
DN	NPS（英寸）	L	伸縮量	φD1	n-φd	φD1	n-φd
50	2''	145	15	125	4-φ19	125	4-φ19
65	2.5''	160	20	145	4-φ19	145	4-φ19
80	3''	170	25	160	8-φ19	160	8-φ19
100	4''	185	25	180	8-φ19	180	8-φ19
125	5''	190	25	210	8-φ19	210	8-φ19
150	6''	210	30	240	8-φ22	240	8-φ22
200	8''	220	30	295	8-φ22	295	12-φ22
250	10''	240	35	350	12-φ22	355	12-φ28
300	12''	260	35	400	12-φ22	410	12-φ28
350	14''	275	40	460	16-φ22	470	16-φ28
400	16''	290	40	515	16-φ28	525	16-φ31
450	18''	310	40	565	20-φ28	585	20-φ31
500	20''	330	45	620	20-φ28	650	20-φ34
600	24''	350	55	725	20-φ31	770	20-φ37
700	28''	405	55	840	24-φ31	840	24-φ37
800	32''	435	55	950	24-φ34	950	24-φ40
900	36''	485	65	1050	28-φ34	1050	28-φ40
1000	40''	760	125	1160	28-φ37	1170	28-φ43
1200	48''	820	125	1380	32-φ40	1390	32-φ49

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
