襯氟隔膜閥G41F46-10C

【產品型號】: G41F46-10C

【通徑】: DN25-DN400

【公稱壓力】: PN10/16/150LB

【適用溫度】: -20℃～150℃

【適用介質】: 腐蝕性介質

【閥體材質】: WCB+F46

應用領域：

市政建設化工電力石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 隔膜閥

更新時間：2023-09-06 16:30:25

產品介紹

產品優點

鑄造

閥體為精密鑄造閥體，材質WCB達標、外觀精細，無沙眼
流道

流線型流道，壓力損失小
密封

彈性密封的開閉件，確保沒有內漏
維護

隔膜可更換，維護費用低
材料

襯里材料有多種選擇，可適用各種介質
外觀

外觀采用環氧樹脂噴涂，噴涂厚度達到250μm

產品介紹

襯氟隔膜閥的隔膜結構將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。襯氟隔膜閥的閥體內腔為全氟F46內襯，因此具有優越的耐腐蝕的特點；用于控制一般腐蝕性以及強腐蝕性介質，閥體內腔表面覆有可選擇的各種氟塑料，適用各種濃度的鹽酸、硫酸、王水、酸、各種有機酸、強堿、強氧化劑、及其它強腐蝕性介質。廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、等行業不同工況下的強腐蝕性介質。

產品參數

相關產品

名稱	設計制造	結構長度	法蘭連接	檢驗試壓
參照標準	GB/T 12239	JB1688	GB/T 9113	GB/T 13927

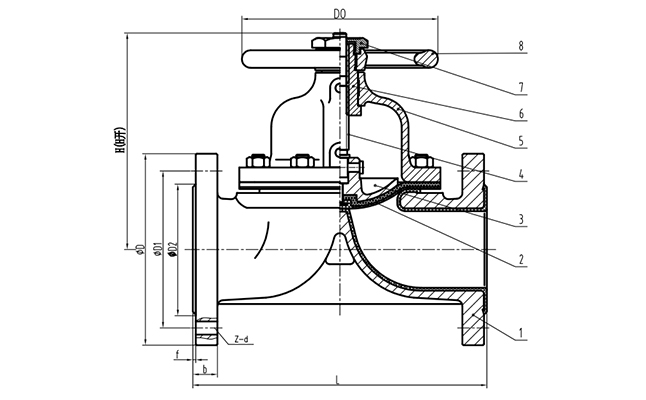

名稱	1-閥體	2-膜片	3-閥瓣	4-閥桿
材質及說明	WCB+F46	F46+NR	WCB	2Cr13

SIZE		PN10
DN	NPS	L	φD	φD1	φD2	b	Z-d
25	1''	145	115	85	68	16	4-14
32	1 1/4''	160	140	100	78	18	4-18
40	1 1/2''	180	150	110	88	18	4-18
50	2''	210	165	125	102	20	4-18
65	2 1/2''	250	185	145	122	20	4-18
80	3''	300	200	160	133	22	8-18
100	4''	350	220	180	158	24	8-18
125	5''	400	250	210	184	26	8-18
150	6''	460	285	240	212	26	8-22
200	8''	570	340	295	268	28	8-22
250	10''	680	390	350	320	28	12-22
300	12''	790	445	400	370	28	12-22
350	14''	900	505	460	430	30	16-22
400	16''	1000	565	515	482	30	16-26

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
