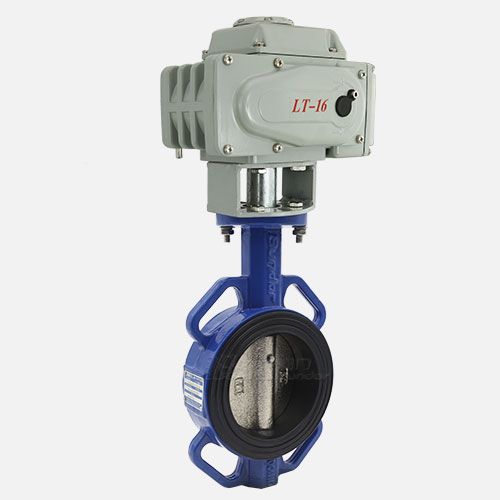

D971X-16寬邊電動蝶閥

【產品型號】: D971X-16Q

【通徑】: DN50-800

【公稱壓力】: 1.0/1.6MPa

【適用溫度】: 0----80°C

【適用介質】: 淡水、污水、海水、弱酸堿性介質等

【閥體材質】: 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼等

應用領域：

市政建設水處理電力給排水水利工程

新型蝶閥閥體專利：CN201520267217.9

蝶閥外觀專利：CN201830771212.9

蝶閥寬邊閥座專利：CN201520397103.6

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 電/氣動蝶閥

更新時間：2021-07-13 17:34:58

產品介紹

產品優點

操作靈活

結構獨特，操作靈活，可以越關越緊，密封性能可靠。
使用壽命長

密封副材料選用不銹鋼和丁腈耐油橡膠配對，延長了使用壽命。
滿足飲用水標準

可提供滿足飲用水標準的橡膠閥座和環氧噴涂。

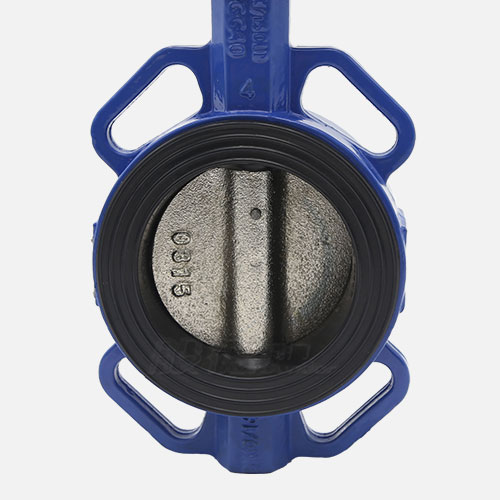

蝶板強度高

蝶板采用框架結構，強度高，過流面積大，流阻小。
整體烤漆

整體烤漆，有效防止了銹蝕的發生，僅需更換密封閥座密封材料，就可在不同介質中使用。
雙向密封

雙向密封，安裝不受介質流向控制，也不受空間位置的影響，可在任何方向安裝。

產品介紹

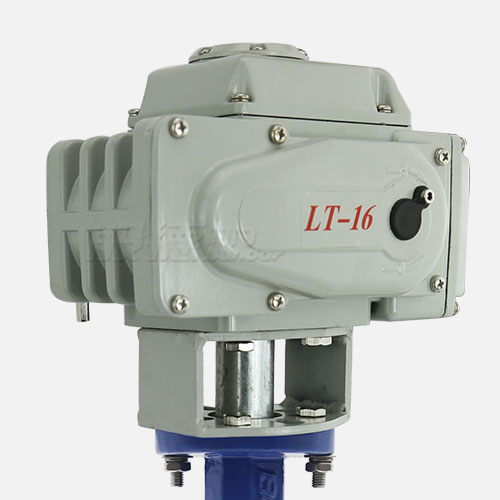

D971X-16Q電動蝶閥在工業自動化控制領域中起到很大的作用。它屬于電動閥門和電動調節閥中的一個品種。廣泛用于紡織、電站、石油化工、供熱制冷、冶金、輕工、環保等領域。D971X寬邊對夾電動蝶閥可用做管道系統的切斷，控制介質的流通。附帶手動控制裝置，一旦出現電源故障，可以臨時用手動操作，不至于影響使用。該產品符合嚴格的質量要求，能夠非常持久的應用，特別是在冶金鋼鐵行業，有著非常高的知名度。

產品參數

相關產品

D971X-16Q電動蝶閥參數信息

執行標準	名稱	設計及制造	結構長度	試壓標準	上法蘭尺寸	側法蘭尺寸
執行標準	參照標準	GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008	ISO 5211	CLASS150/PN6/PN10/PN16/ 5K/10K/TABLE D/TABLE E
零部件信息	名稱	閥體	閥座	蝶板	閥軸	電動執行器
零部件信息	材質及說明	球墨鑄鐵DI	EPDM	DI	不銹鋼410	組件

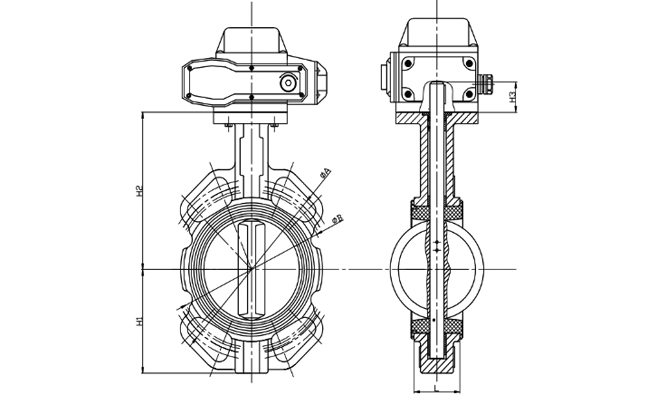

尺寸信息	DN	NPS（英寸）	H1	H2	H3	∅A	∅B	L
	DN50	2"	75	129	32	125	105	43
	DN65	2.5"	82	136	32	145	127	46
	DN80	3"	99	153	32	160	145	46
	DN100	4"	110	167	32	190.5	165	52
	DN125	5"	125	193	32	216	200	56
	DN150	6"	145	209	32	241.3	225	56
	DN200	8"	170	251	40	298.4	280	60
	DN250	10"	210	280	45	361.9	350	68
	DN300	12"	240	315	45	431.8	400	78
	DN350	14"	260	348	45	476.2	445	78
	DN400	16"	295.5	392.5	52	540	510	102
	DN450	18"	401.5	322.5	52	585	565	114
	DN500	20"	451.5	362.5	64	650	620	127
	DN600	24"	541.5	428.5	70	770	725	154
	DN700	28"	缺數據
	DN800	32"
	DN900	36"
	DN1000	40"
	DN1200	44"

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
