D643H三偏心氣動蝶閥

【產品型號】: D643H-16/150LBC

【通徑】: DN50-DN1200

【公稱壓力】: PN16/150LB

【適用溫度】: -29～425℃

【適用介質】: 水、弱酸堿、空氣、蒸汽、油品等

【閥體材質】: WCB

應用領域：

市政建設 化工水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 電/氣動蝶閥

更新時間：2017-11-10 15:39:55

產品介紹

產品優點

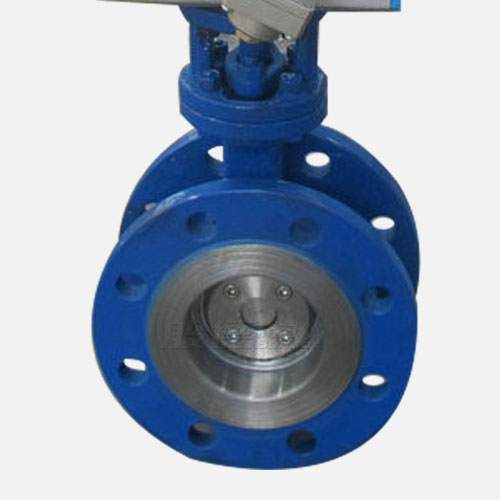

精密鑄造閥體

閥體為精密鑄造閥體，材質WCB達標、外觀精細，無沙眼
實心重體閥體

閥體均為實心重體
高精度蝶板

蝶板為數控精密車床加工，精度高
密封圈可靠

密封圈為軟硬多層疊式金屬圈，具有金屬和彈性密封的雙重優點，確保在高溫、低溫環境下均有優良的密封性能
不銹鋼閥桿

閥桿采用不銹鋼材質，經過調質處理使閥桿的強度提高一倍
國家標準檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測

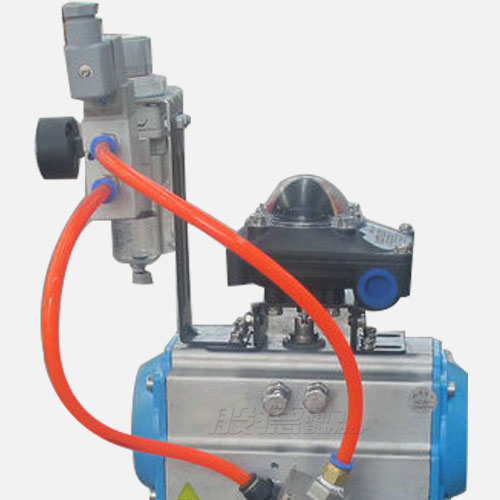

IP65防護等級

氣動執行器防護等級達到IP65

產品介紹

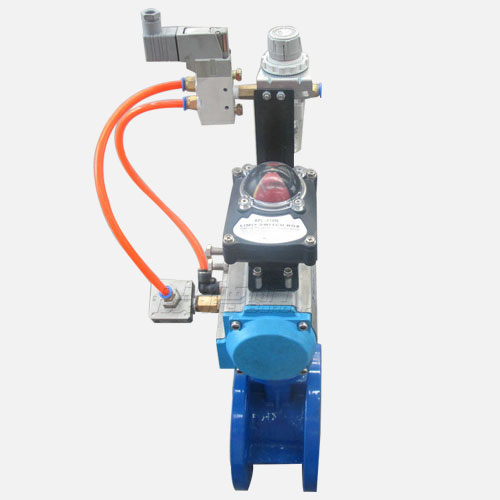

D643H金屬硬密封氣動蝶閥：蝶閥配上氣動執行器，氣動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。氣動硬密封蝶閥，采用三偏心多層次金屬硬密封結構，被廣泛用于冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和截斷流體使用；具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

產品參數

相關產品

執行標準	名稱	設計及制造	結構長度	試壓標準	側法蘭尺寸
執行標準	參照標準	JB/T 8527 API 609	GB/T 12221 API 609	GB/T 13927 API 598	GB/T 9113 ASME B16.5

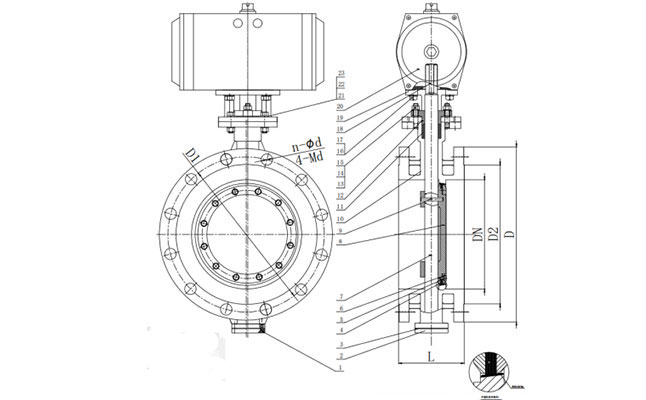

主要零部件信息	名稱	10-閥體	4-閥座密封	8-蝶板	7-閥軸	20-氣動執行器
主要零部件信息	材質及說明	WCB	430+石墨	WCB	2Cr13	組件
尺寸信息	公稱尺寸			PN16		150LB
	DN	NPS（英寸）	L	D1	N-d	D1	N-d
	50	2''	108	125	4-18	120.7	4-19
	65	2 1/2''	112	145	4-18	139.7	4-19
	80	3''	114	160	8-18	152.4	4-19
	100	4''	127	180	8-18	190.5	8-19
	125	5''	140	210	8-18	215.9	8-22
	150	6''	140	240	8-22	241.3	8-22
	200	8''	152	295	12-22	298.5	8-22
	250	10''	165	355	12-26	362	12-25
	300	12''	178	410	12-26	431.8	12-25
	350	14''	190	470	16-26	476.3	12-29
	400	16''	216	525	16-30	539.8	16-29
	450	18''	222	585	20-30	577.9	16-32
	500	20''	229	650	20-33	635	20-32
	600	24''	267	770	20-36	749.3	20-35
	700	28''	292	840	24-36
	800	32''	318	950	24-39
	900	36''	330	1050	28-39
	1000	40''	410	1170	28-42
	1200	48''	470	1390	32-48

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
