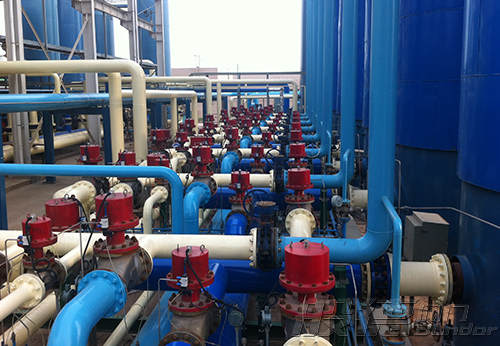

般德閥門為您介紹供水系統蝶閥基本要求。vmC般德閥門

1.蝶閥進口處水的最大流速不宜大于3m/s～5m/s。vmC般德閥門

2.蝶閥宜為雙偏心型軟密封結構。全開時蝶板應與水流方向平行。vmC般德閥門

3.蝶閥應設置蝶板開度位置指示和全開、全關位置可調的限位機構，限位機構應能承受2倍最大扭矩的沖擊。vmC般德閥門

4.承壓件材料的許用應力，應為強度極限的1/5。vmC般德閥門

供水系統中蝶閥的啟閉循環次數試驗方法：vmC般德閥門

a)試驗介質為常溫清水；vmC般德閥門

b)無論蝶閥采用何種方式操作，其操作裝置應與閥門一同試驗。手輪直接帶動或由齒輪箱帶動的手動操作蝶閥，應用壽命試驗機的驅動機構帶動蝶閥的手輪或蝸桿減速機構的手輪；由電動、液動、氣動或其他驅動裝置的蝶閥，應用其驅動裝置帶動蝶閥進行試驗；vmC般德閥門

c)從全關保持密封位置為起點，閥門的開度應達到實際開度的90%以上；vmC般德閥門

d)從開啟位置到關閉的過程，閥腔內介質壓力應為90%～100%的蝶閥公稱壓力；到達關閉位置后，蝶閥的出口側應將介質壓力釋放；vmC般德閥門

e)應以7.11規定的扭矩或最大操作力值關閉蝶閥；vmC般德閥門

f)每啟閉循環1／5全額次數，進行一次密封性能和操作力矩的檢查。密封性能合格后，繼續試驗，不合格時從零開始試驗；vmC般德閥門

g)啟閉循環次數應上表的規定，試驗次數應通過壽命試驗機或電動、液動、氣動或其他聯動裝置驅動的行程開關信號，采用電磁計數器記錄。vmC般德閥門
