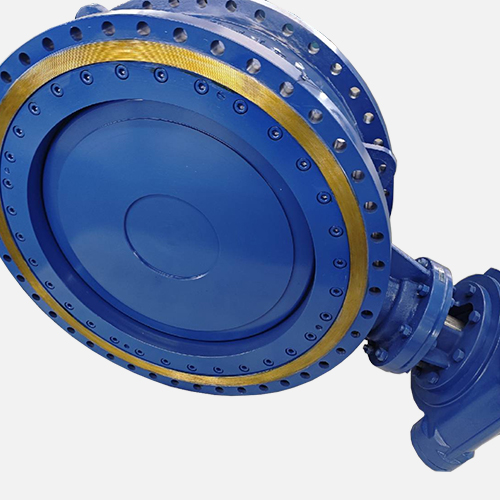

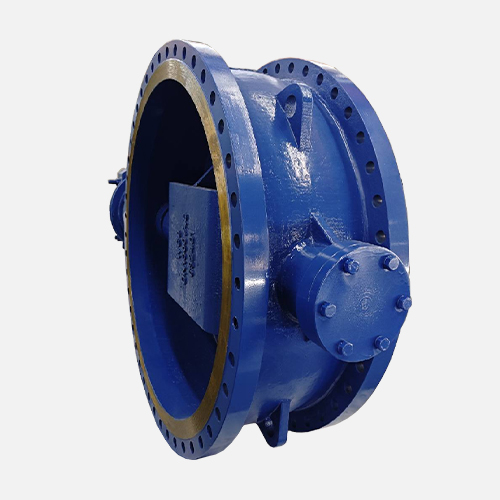

DQ342H-16C旋球閥/球面蝶閥

【產品型號】: DQ342H-16C

【通徑】: DN50-DN2000

【公稱壓力】: DN50-DN2000

【適用溫度】: -20℃～350℃

【適用介質】: 水、油、汽等

【閥體材質】: 鑄鋼/不銹鋼

應用領域：

市政建設 化工水處理石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 偏心蝶閥

更新時間：2024-05-14 16:48:23

產品介紹

產品優點

外觀精細

精密鑄造閥體，二次拋丸處理、外觀精細，材質達標
內件精密

內件數控精密設備加工，保證精度
雙向密封

雙向密封零泄漏
閥板耐磨

閥板堆焊硬質合金，增強耐磨性
閥座可選

閥座可以根據工況選擇四氟軟密封或金屬硬密封
粉沫涂裝

閥體采用粉沫環氧樹脂靜電涂裝，噴涂厚度達到250μm，有效防止閥體與介質接觸造成的腐蝕與生銹
雙層檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測

產品介紹

旋球閥同時兼具蝶閥、半球閥、閘閥和截止閥的功能和優點，又有自身完全與眾不同的強大功能和優點。能自動對正中心，并能自動越程補償磨損。關閉時充分利用旋球閥內介質的能量，自動加以極高密封比壓，使高硬密封副達到可靠的零泄漏。瞬間關閉、瞬間打開密封副間無摩擦。旋球閥其主體結構類似蝶閥，具有蝶閥的結構短、體積小的特點，因而可制造特大口徑、超大口徑的閥門。

產品參數

相關產品

其他可選配置	名稱	閥體	閥座密封	閥板	閥桿	驅動
其他可選配置	材質及說明	WCB/CF3M/CF8/ CF8M	13Cr/鎳合金/司太立合金/PTFE	WCB/CF3M/CF8/CF8M	2Cr13/304/316/316L	手動/蝸輪/氣動/電動

名稱	設計及制造	結構長度	試壓標準	法蘭標準
參照標準	JB/T 14317	GB/T 12221	GB/T 13927	GB/T 9113

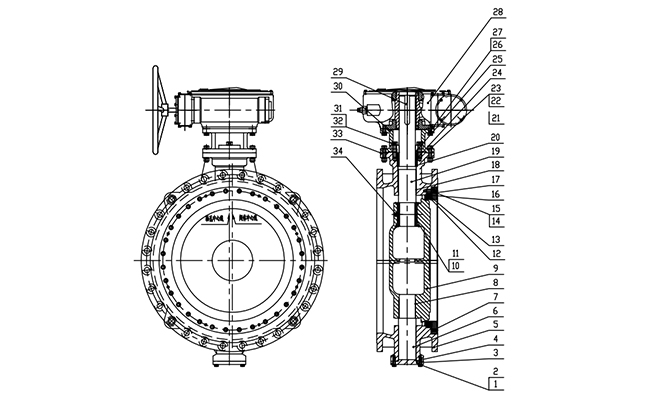

DN	NPS	L	ΦD	ΦD1	ΦD2	n-Φd
50	2''	108	165	125	102	4-18
65	2 1/2''	112	185	145	122	4-18
80	3''	114	200	160	138	8-18
100	4''	127	220	180	158	8-18
125	5''	140	250	210	188	8-18
150	6''	140	285	240	212	8-22
200	8''	152	340	295	268	12-22
250	10''	165	405	355	320	12-26
300	12''	178	460	410	378	12-26
350	14''	190	520	470	438	16-26
400	16''	216	580	525	490	16-30
450	18''	222	640	585	550	20-30
500	20''	229	715	650	610	20-33
600	24''	267	840	770	725	20-36
700	28''	292	910	840	795	24-36
800	32''	318	1025	950	900	24-39
900	36''	330	1125	1050	1000	28-39
1000	40''	410	1255	1170	1115	28-42

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
