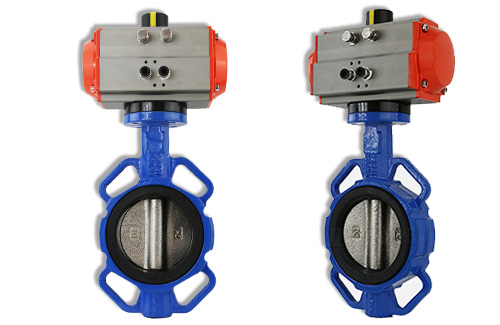

氣動執行器是氣動軟密封蝶閥的重要組成部分，它包含有調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸等構成。氣動蝶閥主要由執行機構和調節機構組成，執行機構在這里起到的就是推力作用。氣動執行器是氣動軟密封蝶閥的靈魂，它的狀態決定著閥門的運行效果。因此，當我們采購氣動軟密封蝶閥時，我們可以怎么樣來檢測一下氣動執行器的品質呢，主要有如下的檢驗標準及方法：Fpj般德閥門

首先我們要檢查氣動執行器外觀，這里主要是檢查執行機構外觀有無明顯損傷，導氣銅管必須無明顯癟痕且裝配牢固；位置變送器連接螺桿長度必須符合被檢執行機構型號的技術要求；緊固在變送器軸上的連桿與連接螺桿所構成的平面應垂直于水平面，將氣動執行機構固定于校驗臺上，分別接好氣源、控制氣源和位移檢測連桿，所有測試用儀器均須提前30分鐘通電預熱；將校驗臺上儀表調校準確，試驗氣源壓力要滿足0.6-0.1Mpa；對氣動執行器的檢測項目包括機械零點校準，機械滿量程校準，機械量程中點定位，全行程偏差校準，非線性偏差測試。我們來詳細看看。Fpj般德閥門

1、機械零點校準：輸入4mA電流信號（0%），控制氣信號應為0.02Mpa，此時氣缸活塞行程應為零。如果不為零，可通過調整調零螺桿上的螺帽調整零點，如果零點高了就緊螺帽；零點和量程需要反復調整；零點誤差要1%；Fpj般德閥門

2、機械滿量程校準：輸入20mA電流信號（100%），控制氣信號應為0.10Mpa，此時氣缸活塞行程應為上限值；如果不為上限值，可通過調整量程拉簧的松緊來調整量程（量程小了松拉簧，量程大了緊拉簧）；零點和量程需要反復調整；滿量程誤差要≤1%；Fpj般德閥門

3、機械量程中點定位：零點和量程調準后，輸入12mA電流信號（50%0.06Mpa，），調整位置變送器連接桿的位置，使其在該點要保持與水平面垂直；Fpj般德閥門

4、全行程偏差校準：輸入控制氣信號0.02Mpa（0%），然后逐漸增加輸入信號0.036Mpa（20%）、0.052Mpa（20%）、0.068Mpa（60%）、0.084Mpa（80%）、0.1Mpa（100%），使氣缸活塞走完全行程，各點偏差均要≤1.5%；Fpj般德閥門

5、非線性偏差測試：輸入控制氣信號0.02Mpa（0%），然后逐漸增加輸入信號直至0.10Mpa（100%），再將信號降至為0.02Mpa（0%），0.008Mpa使執行機構走完全行程，并記錄下每增減信號壓力對應的行程值，其實際壓力行程關系與理論值之間的非線性偏差要。Fpj般德閥門
