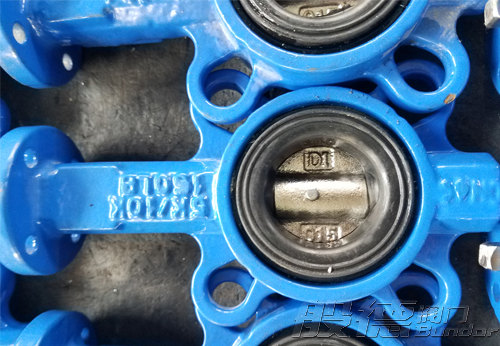

中線對夾式蝶閥可以分為無銷蝶閥和有銷蝶閥兩種，它們的主要區別在于是否用銷子固定閥板與閥桿。有銷蝶閥和無銷蝶閥對應不同工況需要，更多的也在于用戶需求。因為無銷蝶閥工藝比有效復雜，蝶板表面沒有銷釘眼，它的價格也會貴有效蝶閥一點。而且相對來說，它不會出現點腐蝕和點滲漏現象。現在就來看看中線對夾式蝶閥的無銷結構：4no般德閥門

中線對夾式蝶閥雙半軸結構4no般德閥門

雙半軸是中線對夾蝶閥的一種結構表現，也叫方軸。與之相對應的是通軸。雙半軸就是蝶閥閥板上下各有一個軸，上軸跟閥桿做成一體起傳動作用，下軸為圓軸，起到閥板定位的作用。由于上軸、閥桿和閥板連接通常是通過四方軸——四方孔，也有六方的連接、所以，閥板的加工通常是通過沖床、插床或者電火花來加工，加工效率較低。并且下軸還需要通過閥體底部通孔才能安裝之后還需要在底部加上墊片和擋圈才能固定下軸對閥體的加工和裝配也增加了難度。所以現在只有大規格才采用這種結構。4no般德閥門

中線對夾式蝶閥的大小頭軸結構4no般德閥門

這種中線對夾式蝶閥的閥桿是一個通過閥板的扁軸，在最下端縮徑到比閥板扁孔還要小的尺寸來通過閥板，并且利用閥體底部定位，以保證閥板的同軸度和對稱度。閥板通孔的加工只需要單側進刀同軸度很高。并且閥體底部沒有通孔也避免了閥體的外漏造成對外界的污染。但是由于閥桿和閥體有變徑，加工成本適當增加，閥座上下孔也不是等徑的，在裝配過程中也容易造成錯誤。4no般德閥門

中線對夾式蝶閥的等徑扁軸4no般德閥門

這種中線對夾式蝶閥的結構是在大小頭軸結構上演變而來的，閥桿是一個等徑的軸在底部加工成雙D型和閥板形成緊密配合保證閥板的傳動，閥板同樣是扁孔，但  是扁孔的方向旋轉了一個90°，這樣就可以保證閥門在關閉點或者接近關閉點時，閥桿是圓面接觸閥體襯套，來保證閥板的對稱度和同軸度，既避免了閥桿彎曲變形又可以使閥門關閉嚴密。由于閥體閥座都是雙向相同尺寸，加工和組裝的時候可以大大提高效率。這種結構簡單實用，有著加工高效、裝配快捷、配合緊密、節約經濟等特點。 4no般德閥門
