本篇文章為您介紹蝶閥圖片，帶您認識蝶閥的定義、了解蝶閥的特點和用途。無論是在工業生產的管路上，還是我們?nèi)粘＝o排水管道中，蝶閥都是用到最多的閥門之一。VZO般德閥門

VZO般德閥門

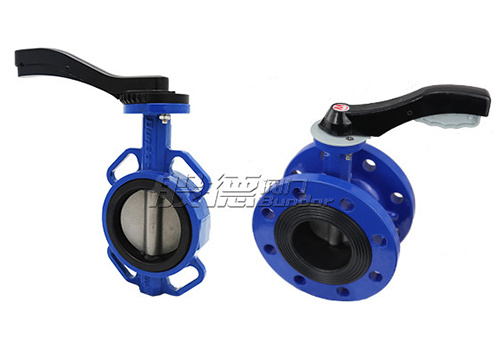

般德蝶閥圖片VZO般德閥門

關于蝶閥的定義，百度百科中的解釋是這樣的，蝶閥通常也被叫做翻板閥，都是因為其蝶板的形狀和運動方式而得名。蝶閥是一種結構非常簡單的閥門，只有閥體、閥座、閥軸、蝶板加上驅動裝置，這樣簡單的幾個部件構成，它既可以像閘閥那樣做截斷流量使用，又可以像截止閥一樣控制調節流量的大小。VZO般德閥門

蝶閥的驅動裝置有手柄、渦輪頭、電動頭、氣動，不同的驅動裝置對于不同的工況環境。它的工作原理是通過操作這些驅動裝置，帶動閥軸運動，與此同時，閥軸又帶動蝶板圍繞著自己旋轉，即可實現蝶閥的打開和關閉，從而完成對管道內流通介質的截斷和接通。另外，當?shù)宓拈_啟角度位于15°~70°之間時，蝶閥具有非常靈敏的流量控制特性，可以實現對管道內介質流量的大小進行控制和調節。VZO般德閥門

VZO般德閥門

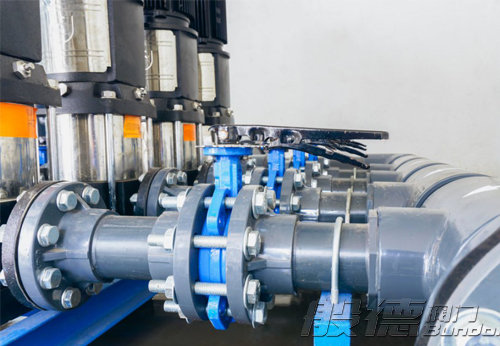

蝶閥安裝圖片（一）VZO般德閥門

蝶閥根據連接方式的區別，可以分為對夾式蝶閥、法蘭式蝶閥、焊接式蝶閥。對夾式蝶閥在管道上安裝需要配備蝶閥專用法蘭，然后用雙頭螺栓將蝶閥與管道連接。法蘭式蝶閥自帶兩片法蘭，在管道安裝相對簡單，只需用螺栓將閥門兩端法蘭與管道兩端法蘭連接即可。焊接式蝶閥在管道安裝，是直接將蝶閥焊接在管道上，這個連接方式不好就在于安裝后無法拆卸。VZO般德閥門

VZO般德閥門

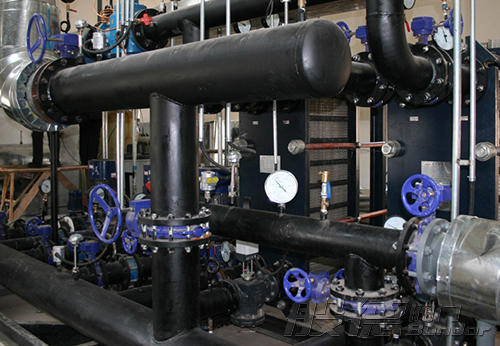

蝶閥安裝圖片（二）VZO般德閥門

蝶閥根據密封副材料的區別，又可以分為彈性軟密封蝶閥和金屬硬密封蝶閥。彈性軟密封蝶閥的結構形式為中線型，其密封副材料通常使用橡膠或者氟塑料。金屬密封蝶閥的結構形式是偏心的，其密封副材料通常使用金屬對金屬、金屬對氟塑料或多層復合板。軟密封蝶閥的優點是密封性能好，缺點是密封副材料受溫度的限制，不適用與高溫環境。金屬密封蝶閥的優點是耐高溫高壓，缺點是很難做到完全密封，有一定的泄漏量，不適用與對密封性能要求高的場合。VZO般德閥門

以上般德閥門小編為您展示了蝶閥閥門圖片以及蝶閥安裝圖，并帶您認識了解了蝶閥。如果您還想學習更多蝶閥相關知識，請您關注般德閥門官網最新動態。VZO般德閥門
