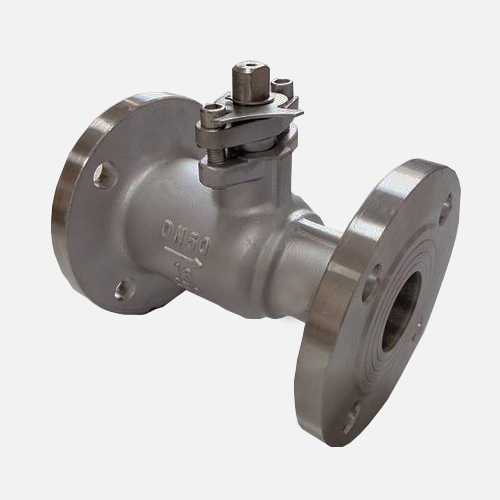

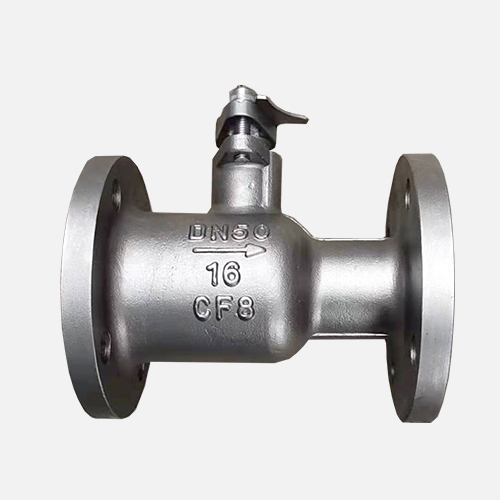

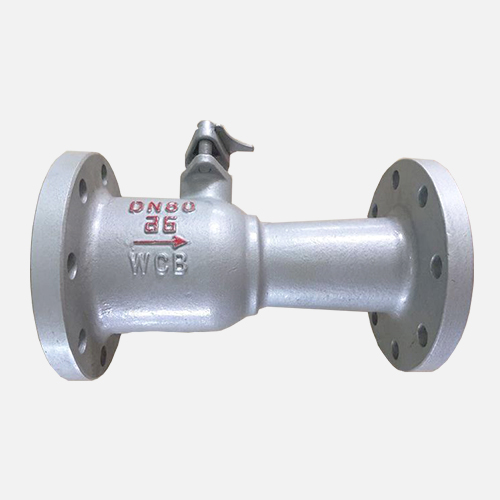

一體式球閥PQ41MF-16C

【產品型號】: PQ41MF-16C

【通徑】: DN15-DN100

【公稱壓力】: PN16

【適用溫度】: -20℃～300℃

【適用介質】: 水、油、汽等

【閥體材質】: 鑄鋼/不銹鋼

應用領域：

市政建設 化工水處理石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 球閥

更新時間：2023-07-03 17:23:46

產品介紹

產品優點

閥體

閥體為精密鑄造閥體，二次拋丸處理、外觀精細，材質達標
內件

內件數控精密設備加工，保證精度
閥桿

閥桿防吹出設計
密封

可根據溫度不同選擇軟密封和高溫硬密封
噴涂

采用世界知名品牌阿克蘇環氧樹脂噴涂，噴涂厚度達到250μm
檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測

產品介紹

一體式球閥又叫整體式球閥、高溫球閥，是球閥升級換代的新產品，密封采用耐高溫、耐磨、耐腐蝕、回彈性強、潤滑性好的新型密封材料為閥座，使用壽命比一般球閥提高3-5倍，具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。一體式球閥與截止閥、柱塞閥、排污閥結構長度相似，擴大了球閥使用范圍，廣泛用于石油、化工、造紙、制藥等行業。

產品參數

相關產品

名稱	設計及制造	結構長度	試壓標準	法蘭標準
參照標準	GB/T 12237	GB/T 12221	GB/T 13927	JB/T 79

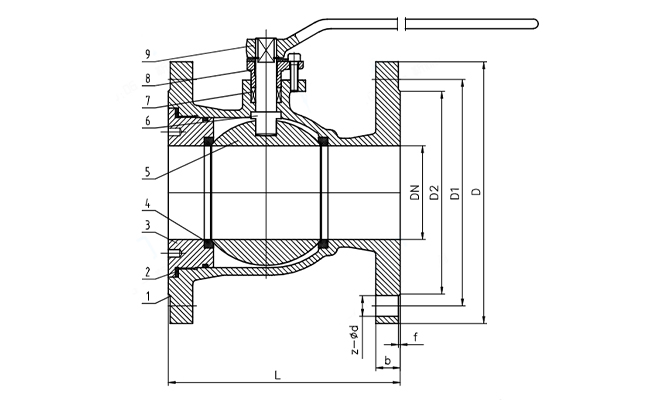

名稱	1-閥體	4-閥座	5-球體	6-閥桿	9-手柄
材質及說明	WCB/CF8/CF8M	PTFE/PPL/碳結石墨	201/304/316	2Cr13/304/316	碳鋼/不銹鋼

DN	NPS	L	ΦD	ΦD1	ΦD2	n-Φd
15	1/2''	130	95	65	45	4-14
20	3/4''	150	105	75	55	4-14
25	1''	160	115	85	65	4-14
32	1 1/4''	180	135	100	78	4-18
40	1 1/2''	200	145	110	85	4-18
50	2''	230	160	125	100	4-18
65	2 1/2''	290	180	145	120	4-18
80	3''	310	195	160	135	8-18
100	4''	350	215	180	155	8-18

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
