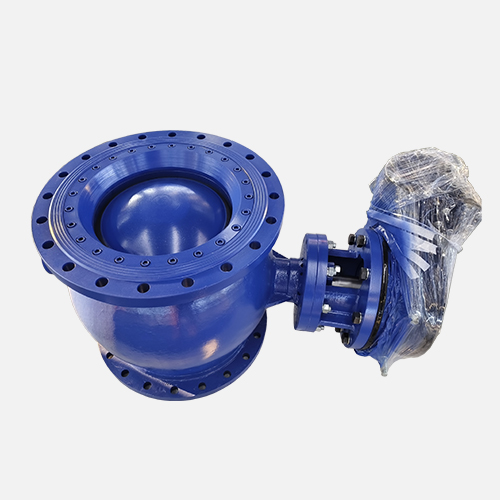

PQ340F/H/Y-16C偏心半球閥

【產品型號】: PQ340F/H/Y-16C

【通徑】: DN50-DN2000

【公稱壓力】: PN10/16

【適用溫度】: -20℃～350℃

【適用介質】: 水、油、汽等

【閥體材質】: 鑄鋼/不銹鋼

應用領域：

化工水處理石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 球閥

更新時間：2024-05-14 17:13:55

產品介紹

產品優點

外觀精細

閥體為精密鑄造閥體，二次拋丸處理、外觀精細，材質達標
外觀精細

內件數控精密設備加工，保證精度
球體耐磨

球體堆焊硬質合金，增強耐磨性
閥座可選

閥座可以根據工況選擇四氟軟密封或金屬硬密封
粉沫涂裝

閥體采用粉沫環氧樹脂靜電涂裝，噴涂厚度達到250μm，有效防止閥體與介質接觸造成的腐蝕與生銹
粉沫涂裝

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測

產品介紹

偏心半球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格，可實現對介質的調節和嚴密切斷。廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。

產品參數

相關產品

其他可選配置	名稱	閥體	閥座密封	球體	閥桿	驅動
其他可選配置	材質及說明	WCB/CF3M/CF8/ CF8M	13Cr/鎳合金/司太立合金/PTFE	201/304/氮化/鍍鉻	2Cr13/304/316/316L	手動/蝸輪/氣動/電動

名稱	設計及制造	結構長度	試壓標準	法蘭標準
參照標準	GB/T 26146	GB/T 12221	GB/T 13927	GB/T 9113

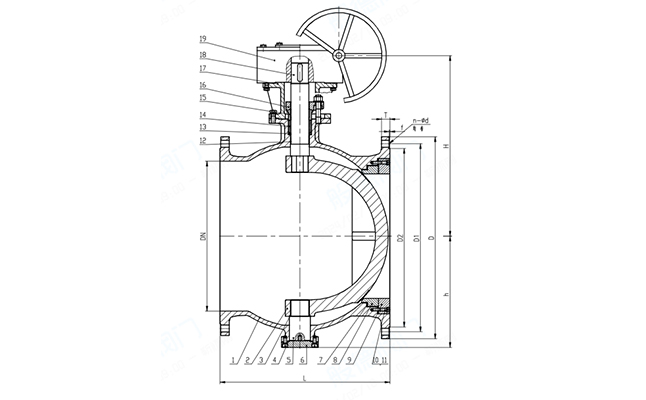

名稱	1-閥體	2-球體	8-閥座	18-閥桿
材質及說明	WCB	WCB+堆焊合金	A105	2Cr13

DN	NPS	L	ΦD	ΦD1	ΦD2	n-Φd
50	2''	178	165	125	102	4-18
65	2 1/2''	190	185	145	122	4-18
80	3''	203	200	160	138	8-18
100	4''	229	220	180	158	8-18
125	5''	254	250	210	188	8-18
150	6''	267	285	240	212	8-22
200	8''	292	340	295	268	12-22
250	10''	330	405	355	320	12-26
300	12''	356	460	410	378	12-26
350	14''	450	520	470	438	16-26
400	16''	530	580	525	490	16-30
450	18''	580	640	585	550	20-30
500	20''	660	715	650	610	20-33
600	24''	680	840	770	725	20-36
700	28''	900	910	840	795	24-36
800	32''	1000	1025	950	900	24-39
900	36''	1100	1125	1050	1000	28-39
1000	40''	1200	1255	1170	1115	28-42

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
