PZ43X圓形刀閘閥

【產品型號】: PZ43X-10/16/150LBC

【通徑】: DN50-DN300

【公稱壓力】: PN10/16/150LB

【適用溫度】: 0～80℃

【適用介質】: 水、泥漿、灰、渣水混合物等

【閥體材質】: WCB

應用領域：

市政建設 水處理石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 閘閥 > 刀閘閥

更新時間：2020-12-21 09:20:28

產品介紹

產品優點

精密鑄造閥體

閥體全部為精密鑄造閥體，二次拋丸處理、外觀精細，無沙眼、每批鑄件都有爐號標志可追溯；
閘板密封性有保障

閘板進行3次磨平、5次拋光、確保閘板與閥體緊密結合，保證其密封性；
閥桿不易變形

閥桿加裝軸承，并帶安全防塵罩，保護軸承，減少摩擦力，閥桿不易變形，增加使用壽命；
閥座不易脫落

閥座密封圈添加鋼絲，確保閥座與閥體的連接，不易脫落；
粉沫環氧樹脂靜電涂裝

閥體采用粉沫環氧樹脂靜電涂裝，噴涂厚度達到250μm，有效防止閥體與介質接觸造成的腐蝕與生銹；
雙向密封試壓測試

每臺閥門出廠前均進行雙向密封試壓測試。

產品介紹

刀閘閥又稱刀型閘閥、漿液閥、泥漿閥，它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質；閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。刀閘閥具有較小的安裝空間，工作壓力低，使用壽命長，維護簡單。

產品參數

相關產品

執行標準

名稱

設計及制造

結構長度

法蘭連接

參照標準

JB/T 8691

GB/T 12221

GB/T 9113/ASME B16.5

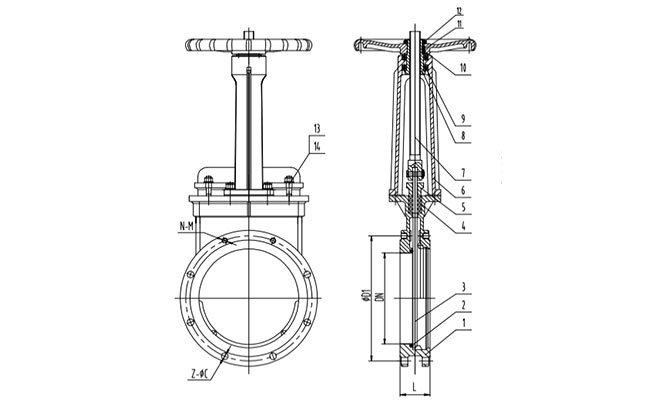

主要零部件信息

名稱

1-閥體

2-閥座密封

3-閘板

7-閥軸

11-手輪

材質及說明

WCB/304/316

EPDM

304/316

2Cr13

球鐵

尺寸信息

公稱尺寸

PN10

PN16

150LB

NPS（英寸）

N-M

Z-φC

N-M

Z-φC

N-M

Z-φC

2''

125

2-M16

2-φ18

125

2-M16

2-φ18

120.7

2-M16

2-19

2 1/2''

145

2-M16

2-φ18

145

2-M16

2-φ18

139.7

2-M16

2-19

3''

160

2-M16

6-φ18

160

2-M16

6-φ18

152.4

2-M16

2-19

100

4''

180

2-M16

6-φ18

180

2-M16

6-φ18

190.5

2-M16

6-19

125

5''

210

2-M16

6-φ18

210

2-M16

6-φ18

215.9

2-M20

6-22

150

6''

240

2-M20

6-φ22

240

2-M20

6-φ22

241.3

2-M20

6-22

200

8''

295

2-M20

6-φ22

295

4-M20

8-φ22

298.4

2-M20

6-22

250

10''

350

4-M20

8-φ22

355

4-M24

8-φ26

361.9

4-M22

8-25

300

12''

400

4-M20

8-φ22

410

4-M24

8-φ26

431.8

4-M22

8-25

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
