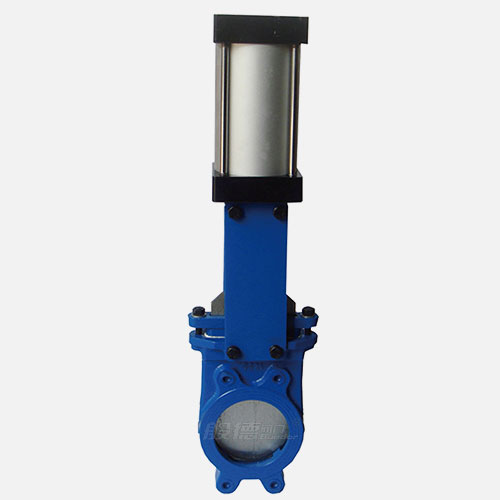

PZ673X氣動刀閘閥

【產品型號】: PZ673X-10C

【通徑】: DN50-DN300

【公稱壓力】: PN10

【適用溫度】: 0℃～80℃

【適用介質】: 糖漿、紙漿、污水、煤漿、灰、渣水混合物

【閥體材質】: WCB

應用領域：

市政建設 化工水處理電力給排水

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 閘閥 > 刀閘閥

更新時間：2021-03-12 14:10:31

產品介紹

產品優點

閥體精密鑄造

閥體全部為，二次拋丸處理、外觀精細，無沙眼、每批鑄件都有爐號標志，方便生產跟蹤
閘板磨平拋光處理

進行3次磨平、5次拋光、確保閘板與閥體緊密結合，保證其密封性。
閥桿加裝軸承不易變形

閥桿加裝軸承，并帶安全防塵罩，保護軸承，減少摩擦力，閥桿不易變形，增加使用壽命
上填料密封嚴實

上填料采取PTFE外包橡膠形式密封，可以增加彈性，降低上密封漏現象
閥座不易脫落

閥座U型密封圈添加鋼絲，確保閥座與閥體的連接，不易脫落
雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測
閥體用粉沫環氧樹脂靜電涂裝

閥體采用粉沫環氧樹脂靜電涂裝，噴涂厚度達到250μm，有效防止閥體與介質接觸造成的腐蝕與生銹，并可用于污水系統
IP67級氣動執行器

氣動執行器防護等級達到IP67

產品介紹

刀閘閥又稱刀型閘閥、漿液閥、泥漿閥，它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質；閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。刀閘閥具有較小的安裝空間，工作壓力低，使用壽命長，維護簡單。

產品參數

相關產品

執行標準

名稱

設計及制造

結構長度

試壓標準

連接法蘭尺寸

參照標準

JB/T 8691-2013
MSS SP-81

GB/T 12221-2005
MSS SP-81

GB/T 13927-2008

GB/T 9113-2010
DIN EN 1092-1
ASME B16.5

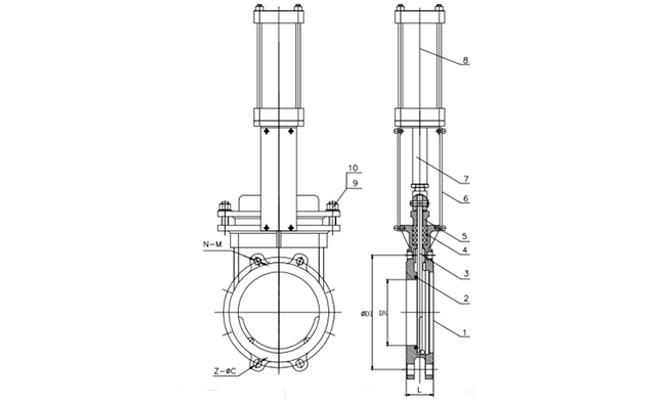

主要零部件信息

名稱

1-閥體

2-閥座密封

3-閥板

7-閥桿

8-氣動執行器

材質及說明

鑄鋼WCB

EPDM

304

2Cr13

組件

尺寸信息

公稱尺寸

PN10

PN16

150LB

NPS（英寸）

N-M

Z-φC

N-M

Z-φC

N-UNC

Z-φC

2''

125

2-M16

2-φ18

125

2-M16

2-φ18

120.7

2-UNC5/8-11

2-φ19

2 1/2''

145

2-M16

2-φ18

145

2-M16

2-φ18

139.7

2-UNC5/8-11

2-φ19

3''

160

2-M16

2-φ18

160

2-M16

2-φ18

152.4

2-UNC5/8-11

2-φ19

100

4''

180

2-M16

2-φ18

180

2-M16

2-φ18

190.5

2-UNC5/8-11

2-φ19

125

5''

210

2-M16

2-φ18

210

2-M16

2-φ18

215.9

2-UNC3/4-10

2-φ22

150

6''

240

2-M20

2-φ22

240

2-M20

2-φ22

241.3

2-UNC3/4-10

2-φ22

200

8''

295

2-M20

2-φ22

295

2-M20

2-φ22

298.5

2-UNC3/4-10

2-φ22

250

10''

350

4-M20

2-φ22

355

4-M24

2-φ26

362

4-UNC7/8-9

2-φ25

300

12''

400

4-M20

2-φ22

410

4-M24

2-φ26

431.8

4-UNC7/8-9

2-φ25

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
