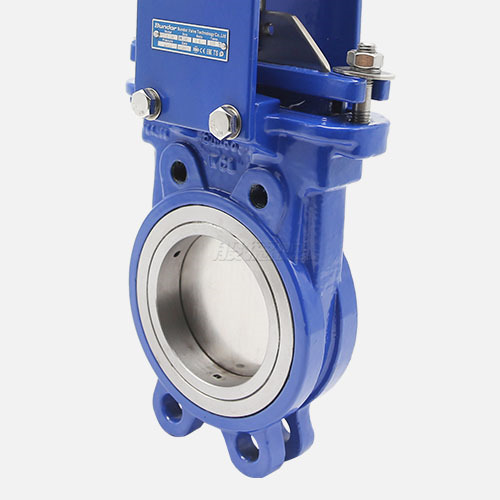

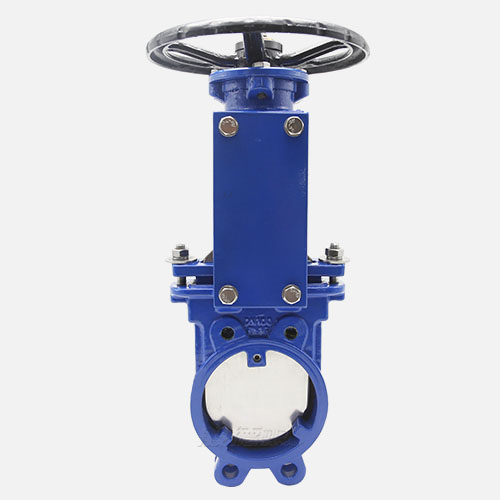

PZ73X-16C對夾式刀閘閥

【產品型號】: PZ73X-16C

【通徑】: DN50-DN400

【公稱壓力】: PN1.0-1.6Mpa

【適用溫度】: 0℃～80℃

【適用介質】: 糖漿、紙漿、污水、煤漿、灰、渣水混合物

【閥體材質】: WCB

應用領域：

市政建設 化工水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 閘閥 > 刀閘閥

更新時間：2017-11-11 14:31:53

產品介紹

產品優點

不銹鋼內件

閥門內件為不銹鋼，從而確保介質的純凈。
使用壽命長

克服了傳統同類閥門易生銹，易腐蝕的缺陷，延長了閥門使用壽命。
可靠，衛生，防腐

可靠，衛生，防腐性能好，閥體，閥蓋，壓條，連接板等零件內外表面噴涂環氧樹脂，絕不露鐵。
性能優良

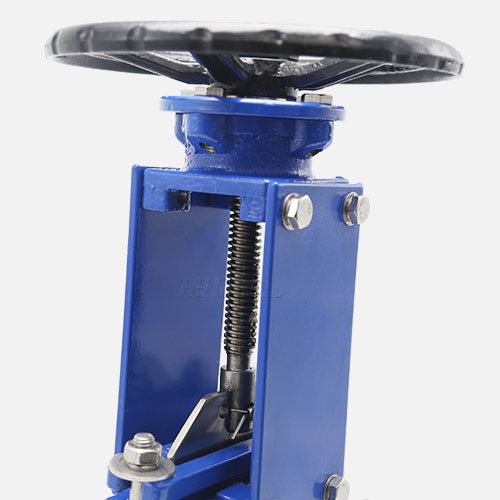

閥桿材料為不銹鋼，閥桿螺紋為滾壓制造，性能優良。
結構簡單緊湊

具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活。
易安裝、易拆卸

體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸。

產品介紹

PZ73X-16C對夾式刀閘閥是般德生產銷售的刀閘閥產品之一，安裝空間的局限性小，工作壓力低，不易堆積雜物，價格優勢大。適用于液體含懸浮固體顆粒不超過5%含量的介質，如果用于固體介質，閥門安裝在管道上介質流向要相反方向安裝，介質從安裝密封閥座這面方向流進。適用的場合有各種飄浮污物的廢水，泥漿類的治污廠；有石灰礦渣，水垢類的電站，冶煉廠，制糖業；有膠體，膨化劑，黏糊顆粒的化工廠；造酒業，造紙業。般德PZ73X-16C對夾式刀閘閥產品配置：對夾連接，WCB體，304板，EPDM閥座，2CR13軸，手輪操作。

產品參數

相關產品

PZ73X-16C對夾式刀閘閥參數信息

執行標準	名稱	設計及制造	結構長度	試壓標準	連接法蘭尺寸
執行標準	參照標準	JB/T 8691-2013	GB/T 12221-2005	GB/T 13927-2008	GB/T 9113-2010

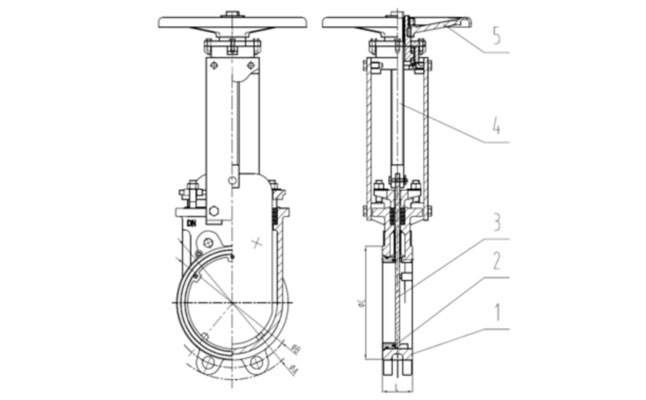

主要零部件信息	名稱	1-閥體	2-閥座密封	3-閥板	4-閥桿	5-手輪
主要零部件信息	材質及說明	鑄鋼WCB	EPDM	304	2Cr13	DI
尺寸信息	公稱尺寸			PN10
	DN	NPS	L	ΦA	ΦB	ΦC
	50	2''	48	165	125	102
	65	2 1/2''	48	185	145	122
	80	3''	51	200	160	138
	100	4''	51	220	180	158
	125	5''	57	250	210	188
	150	6''	57	285	240	212
	200	8''	70	340	295	268
	250	10''	70	395	350	320
	300	12''	76	445	400	370
	350	14''	76	505	460	430
	400	16''	89	565	515	482

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
